Schwingmagnet REOVIB WI 721
Versión con recubrimiento de polvo Descripción Versión con recubrimiento de polvo y encapsulado completo a 900 1/min, 1500 1/min, 3000 1/min o 6000 1/min, potencias de hasta 3900 VA Fijación mediante orificios roscados en la superficie de apoyo y el inducido Salida de cable hacia abajo con cables apantallados o no apantallados El uso de una nueva tecnología de recubrimiento nos permite diseñar el Schwingmagnet más pequeño en la serie WI 721. Esto resulta en ahorros significativos en términos de peso, material y espacio de instalación. Este recubrimiento de superficie optimizado también garantiza un alto rendimiento constante, sin las pérdidas de rendimiento habituales que pueden ocurrir con otros sistemas. Las ventajas de este nuevo recubrimiento son múltiples: Uso en la industria farmacéutica Uso en la industria alimentaria con conformidad FDA Protección contra la corrosión Alta resistencia a la temperatura No inflamable Resistente al frío Recubrimiento homogéneo Resistencia a los disolventes Alta resistencia a la abrasión Gracias a estas propiedades, la serie WI 721 es ideal para aplicaciones exigentes, especialmente en entornos que requieren altos estándares de higiene, durabilidad y rendimiento. Ventajas Protección contra la corrosión mediante recubrimiento de polvo Conforme a la FDA (Food and Drug Administration) Relación tamaño/rendimiento óptima Buena capacidad de ajuste Potencias de hasta 3900 VA También para aplicaciones de baja frecuencia Fuerza de tracción máxima de hasta 6900 N Diseños planos Aplicaciones típicas Industria del embalaje y del pesaje para procesos de alimentación y clasificación, procesos de automatización al utilizar accionamientos con Schwingmagnet, especialmente adecuado para la industria alimentaria y farmacéutica (conforme a la FDA) Datos técnicos Tipos Entrehierro nominal máx. [mm] Potencia a 6000 1/min [VA] Corriente nominal = corriente nominal térmica a 230 V [A] Fuerza de tracción máxima con entrehierro nominal [N] Potencia a 3000 1/min [VA] Corriente nominal térmica a 230 V [A] Fuerza de tracción máxima con entrehierro nominal [N] Peso del imán [kg] Peso del ancla [kg] REOVIB WI 721/10 2,5 320 1,4 230 280 1,2 229 2,1 0,34 REOVIB WI 721/12 3 450 1,95 330 425 1,85 318 2,8 0,62 REOVIB WI 721/14 3 1200 5,2 850 1200 5,2 1410 6,9 1,45 REOVIB WI 721/16 3 2200 9,5 1590 1890 8,2 2620 10,5 2,6 REOVIB WI 721/18 3 – – – 3900 16,9 6900 28 9 Dimensiones en mm Tipos a b c d f1 f2 f3 g h i p r REOVIB WI 721/10 100 68 67 – 62,5 12,5 9 67 39 18,5 30 M6 REOVIB WI 721/12 100 100 67 40 62,5 15,5 9 67 71 18,5 30 M6 REOVIB WI 721/14 155 110 109 – 91,5 23,5 15 109 69 27,5 50 M10 REOVIB WI 721/16 155 168 109 80 91,5 23,5 15 109 127 27,5 50 M10 REOVIB WI 721/18 230 170 170 65 129,5 42,5 18 170 121 48,5 75 M12 Certificaciones
Schwingmagnet REOVIB WI 421
Schwingmagnet, niquelado Descripción Ejecución niquelada en encapsulado completo a 900 1/min, 1500 1/min, 3000 1/min o 6000 1/min, potencias hasta 1265 VA Fijación mediante orificios roscados en la superficie de apoyo y el inducido Salida de cable hacia abajo con cables apantallados o no apantallados Ventajas Protección anticorrosión mediante niquelado Relación tamaño/rendimiento óptima Buena capacidad de ajuste Potencias hasta 2020 VA También para aplicaciones de baja frecuencia Fuerza de tracción máxima hasta 2900 N Diseño plano Aplicaciones típicas Industria del embalaje y del pesaje para procesos de alimentación y clasificación, procesos de automatización al utilizar accionamientos con Schwingmagneten Datos técnicos Tipos Entrehierro nominal máx. [mm] Potencia a 6000 1/min [VA] Corriente nominal = corriente nominal térmica a 230 V [A] Fuerza de tracción máxima con entrehierro nominal [N] Potencia a 3000 1/min [VA] Corriente nominal térmica a 230 V [A] Fuerza de tracción máxima con entrehierro nominal [N] Peso del imán [kg] Peso del ancla [kg] REOVIB WI 421/10 2,5 200 0,87 110 156 0,68 128 2,1 0,34 REOVIB WI 421/12 3 350 1,52 150 300 1,3 264 2,8 0,62 REOVIB WI 421/14 3 800 3,5 580 748 3,25 570 6,9 1,45 REOVIB WI 421/16 3 1600 6,9 1500 1265 5,5 1400 10,5 2,6 REOVIB WI 421/18 3 – – – 2020 8,8 2900 28 9 Dimensiones en mm Tipos a b c d f1 f2 f3 g h i p r REOVIB WI 421/10 100 68 66 – 61,5 12 9 66 38 17,5 30 M6 REOVIB WI 421/12 100 100 66 40 61,5 15 9 66 70 17,5 30 M6 REOVIB WI 421/14 155 110 108 – 90,5 23 15 108 68 26,5 50 M10 REOVIB WI 421/16 155 168 108 80 90,5 23 15 108 126 26,5 50 M10 REOVIB WI 421/18 230 170 169 65 128,5 42 18 169 120 47,5 75 M12 Hoja de datos Encontrará todos los datos y configuraciones en nuestra hoja de datos del producto. Descargar hoja de datos Certificaciones
Schwingmagnet REOVIB WI 211
Schwingmagnet con conector de codificación Ventajas Potencias de hasta 250 VA Modos de funcionamiento mediante conector de codificación para todos los tipos Cambio rápido de la tensión de conexión mediante el cambio del conector de codificación Diseños planos Aplicaciones típicas Industria del embalaje y del pesaje para procesos de alimentación y clasificación, procesos de automatización al utilizar accionamientos con Schwingmagneten Datos técnicos* Tipos Entrehierro nominal máx. [mm] Potencia a 3000 1/min [VA] Corriente nominal = corriente nominal térmica a 230 V [A] Fuerza de tracción máxima con entrehierro nominal [N] Peso del imán [kg] Peso del ancla [kg] 6000 1/min [VA] REOVIB WI 211/7 1 175 0,75 40 1,15 0,165 REOVIB WI 211/9 1 210 0,9 105 1,96 0,33 REOVIB WI 211/10 1 250 1,1 210 2,1 0,34 *Unidades de control REOVIB adecuadas: REOVIB SMART, REOVIB RTS, REOVIB MTS, REOVIB MFS *Aplicaciones típicas: industria del embalaje y del pesaje para procesos de alimentación y clasificación, procesos de automatización con el uso de accionamientos con Schwingmagneten Dimensiones en mm Tipos a b c d e f f1 f2 f3 f4 g h i k p r s ⌀t REOVIB WI 211/7 78 47 54 60 3 77 74 17 10 22 54 21 20 31 20 6,5 37 6,5 REOVIB WI 211/9 90 56 66 83 3 91 88 19 11 24 66 32,5 22 31 44 8,1 44 8 REOVIB WI 211/10 100 68 66 – – – 61,5 12 9 48 66 38 17,5 31 30 M6 – – Hoja de datos Encontrará todos los datos y configuraciones en nuestra hoja de datos del producto. Descargar hoja de datos Certificaciones

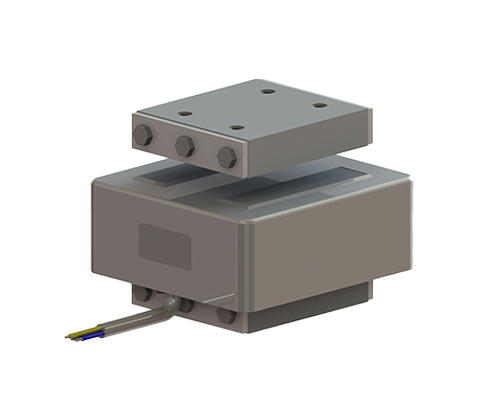

Schwingmagnet REOVIB WI 121
Descripción Serie estándar totalmente encapsulada, potencias de hasta 3900 VA a 3000 1/min o 6000 1/min Fijación mediante orificios roscados en la superficie de apoyo y el inducido Salida de cable hacia abajo con cables apantallados o no apantallados Ventajas Relación tamaño/rendimiento óptima Buena capacidad de ajuste Potencias de hasta 3900 VA Fuerza de tracción máxima de hasta 6900 N Diseño plano Aplicaciones típicas Industria del embalaje y del pesaje para procesos de alimentación y clasificación, procesos de automatización al utilizar accionamientos con Schwingmagneten Datos técnicos Tipos Entrehierro nominal máx. [mm] Potencia a 6000 1/min [VA] Corriente nominal = corriente nominal térmica a 230 V [A] Fuerza de tracción máxima con entrehierro nominal [N] Potencia a 3000 1/min [VA] Corriente nominal térmica a 230 V [A] Tracción máxima con entrehierro nominal [N] Peso del imán [kg] Peso del inducido [kg] REOVIB WI 121/10 2,5 320 1,4 230 280 1,2 229 2,1 0,34 REOVIB WI 121/12 3 450 1,95 330 425 1,85 318 2,8 0,62 REOVIB WI 121/14 3 1200 5,2 850 1100 4,8 1350 6,9 1,45 REOVIB WI 121/16 3 2200 9,5 1590 1890 8,2 2620 10,5 2,6 REOVIB WI 121/18 3 – – – 3900 16,9 6900 28 9 Dimensiones en mm Tipos a b c d f1 f2 f3 g h i p r REOVIB WI 121/10 100 68 66 – 61,5 12 9 66 38 17,5 30 M6 REOVIB WI 121/12 100 100 66 40 61,5 15 9 66 70 17,5 30 M6 REOVIB WI 121/12 100 100 66 40 61,5 15 9 66 70 17,5 30 M6 REOVIB WI 121/14 155 110 108 – 90,5 23 15 108 68 26,5 50 M10 REOVIB WI 121/16 155 168 108 80 90,5 23 15 108 126 26,5 50 M10 REOVIB WI 121/18 230 170 169 65 128,5 42 18 169 120 47,5 75 M12 Hoja de datos Encontrará todos los datos y configuraciones en nuestra hoja de datos del producto. Descargar hoja de datos Certificaciones
Schwingmagnet REOVIB WI 111
IP 00, para montaje en carril DIN Descripción Serie estándar, totalmente encapsulada, potencia máxima de 350 VA a 3000 1/min o 6000 1/min Montaje mediante agujeros redondos estándar, placa base o agujeros ranurados Salida del cable hacia abajo o lateralmente Ventajas Relación tamaño/rendimiento óptima Buena adaptabilidad Montaje seguro mediante placa base sólida con montajes pasantes Estructura compacta y robusta Aplicaciones típicas Industria del embalaje y del pesaje para procesos de alimentación y clasificación, procesos de automatización al utilizar accionamientos con Schwingmagneten Datos técnicos Tipo Max. Entrehierro nominal [mm] Potencia a 3000 rpm [VA] Rated current = thermal rated at 230 V [A] Fuerza de tracción máxima con entrehierro nominal [N]. Peso [kg] 6000 r/min [VA] Imán Armadura REOVIB WI 111/3 2 15 0,065 5 0,135 0,025 REOVIB WI 111/5 1 60 0,26 38 0,405 0,085 REOVIB WI 111/6 2,5 70 0,3 24 0,58 0,11 REOVIB WI 111/7 3 140 0,6 45 1,15 0,165 REOVIB WI 111/9 3 350 1,5 150 1,98 0,33 Dimensiones en mm Tipo a b c d e f1 f2 f3 g h i k l l1 m ⌀n ⌀o p ⌀r s ⌀t REVIB WI 111/3 44,4 26,4 30 32 2 42 9 5 30 12 10 4,2 22 20 22 4,2 4,4 – 4,4 20 3,5 REVIB WI 111/5 61,5 31,5 45 50 3 63 14 7,5 45 16 15 3 43 35 36 4,2 4,4 15 5,1 28 5,1 REVIB WI 111/6 64 42 45 50 3 63 14 7,5 45 20,5 15 – 43 35 36 4,2 4,4 15 5,1 28 5,1 REVIB WI 111/7 78 47 54 60 3 77 17 10 54 21 20 4,5 45 40 45 7 5,5 20 6,5 37 6,5 REVIB WI 111/9 90 56 66 83 3 88 19 11 66 32,5 22 – 66 50 66 7 6,4 44 8,1 44 8,1 Hoja de datos Todos los datos y configuraciones se encuentran en nuestra hoja de datos del producto. Descargar hoja de datos Certificaciones
Schwingmagnet REOVIB WE 131
Industria del embalaje y del pesaje para procesos de alimentación y clasificación; procesos de automatización al utilizar accionamientos con Schwingmagneten.
