Transformador de corriente
Transformadores de corriente y tensión versátiles
Los transformador de corriente de REO se caracterizan especialmente por su reducido espacio, excelente linealidad, corto tiempo de respuesta y bajas pérdidas de hierro y remagnetización.

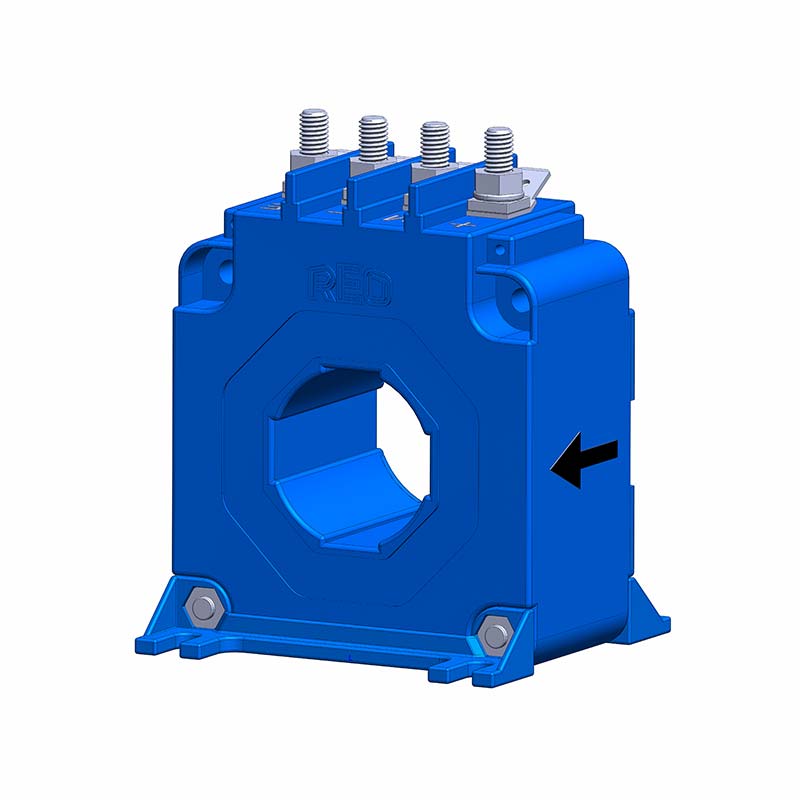

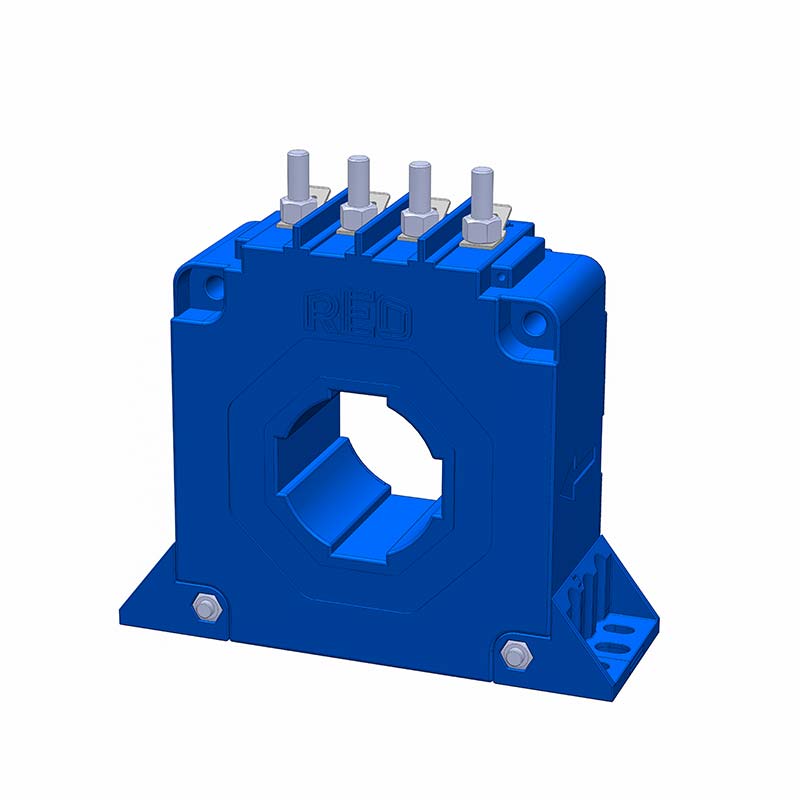

El transformador de corriente WKO-2C-B con tecnología de doble núcleo y efecto Hall presenta una respuesta de frecuencia ampliada de hasta 120 kHz y una respuesta de fase precisa.
Los transformador de corriente garantizan una precisión de medición mejorada del 0,5% en todo el rango de frecuencia: CC hasta 120 kHz. Además, tienen una mejor compensación de deriva y un rango de temperatura ampliado de -40°C a 85°C.
Adaptados especialmente al lugar de uso respectivo, cumplen como norma estándar la DIN EN 50178.
Ventajas de los transformador de corriente
- Circuitos primarios y secundarios eléctricamente separados de forma segura
- Alta precisión en la medición de corriente
- No críticos en caso de sobrecargas de corriente
- Alta fiabilidad
- Diseños de carcasa robustos (montaje horizontal/vertical) con diferentes variantes para aberturas de paso
- Conexiones variables (terminales, enchufes, conectores planos, cables, etc.)
- Prueba de vibración y choque según DIN EN 61373 Categoría 1 Clase B (Solo para los tipos WKO y WDI en carcasa AT)
Gama de productos de los transformador de corriente de REO*
| Parámetro | Símbolo | Valor |
|---|---|---|
| Corriente nominal primaria | IPN | 0 a 3.000 [A] |
| Corriente nominal primaria máxima | ImaxPN | 1,2 a 2 veces [IPN] |
| Corriente secundaria | IaN | 0 a 1.000 [mA] |
| Temperatura ambiente | TA | -40 a +85 [°C] |
| Tensión de prueba de aislamiento | VP | 6 [kVac] |
*El desarrollo de componentes basados en especificaciones del cliente es algo natural para nosotros.

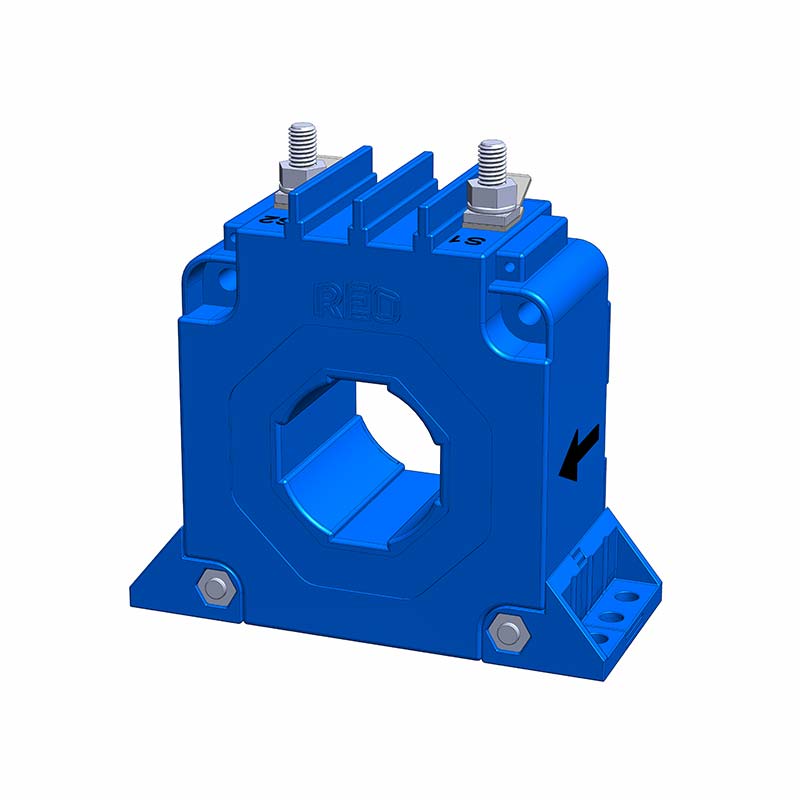

Transformador de corriente IE modular – lateral

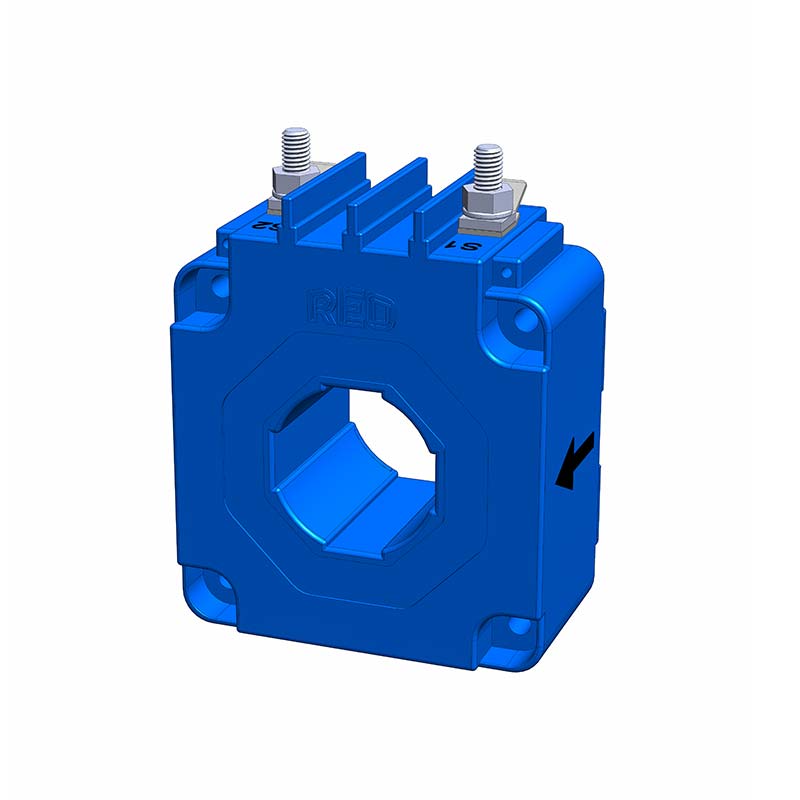

Transformador de corriente IE modular – frontal
