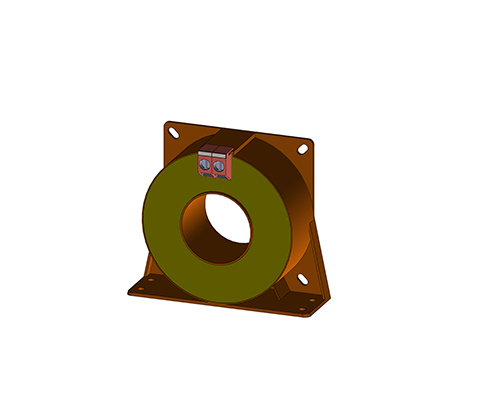

Stromwandler pasivo serie IN (cable flexible / borne)
Transformadores de instrumentos (cordones/abrazaderas) Descripción El creciente desarrollo y la difusión de dispositivos electrónicos con frecuencias de trabajo más elevadas exigen Stromwandler con un rango de frecuencia ampliado. Este requisito puede cumplirse con materiales especialmente seleccionados en combinación con un diseño optimizado. Ventajas Cables Litz o conectores según UL 94 V-0 Stromwandler para una medición de corriente más precisa Clases de precisión más altas 1; 0,5; 0,2 que con IE estándar Medidas en el rango de frecuencia de 16 2/3 a -50 kHz Medición de impulsos (por ejemplo, 8/20μs) Bajo error de fase en la medición de potencia Pérdidas por remagnetización y por corrientes parásitas muy bajas Núcleos anulares nanocristalinos con un grosor de cinta de, por ejemplo, 20μm. Circuitos primario y secundario separados eléctricamente Diseños fáciles de instalar Gama versátil de cajas con diferentes aperturas pasantes Datos técnicos Según: EN / IEC 61869-1 / 2 Corriente nominal primaria: 50 – 1.000 A Rango de frecuencia: 50 – 50.000 Hz Tipo 50 100 300 500 1000 Corriente primaria [A] IPN 50 100 300 500 1000 Max. Corriente primaria [A] ImaxPN 60 120 360 600 1200 Corriente secundaria [mA] IaN 1000 1000 1000 1000 1000 Potencia [VA] Psec 0,5 1,0 2,5 5,0 15 Relación de transmisión KN 50 100 300 500 1000 Resistencia de carga [Ω] RB 0,5 1,0 2,5 5,0 15 Tensión de carga [V] URB 0,5 1,0 2,5 5,0 15 Precisión de medición 50 Hz [%] FU 1,0 1,0 1,0 1,0 1,0 Temperatura ambiente [°C] TA -25 hasta +70 -25 hasta +70 -25 hasta +70 -25 hasta +70 -25 hasta +70 Rango de frecuencia [Hz] f 0,05 hasta 50 0,05 hasta 50 0,05 hasta 50 0,05 hasta 50 0,05 hasta 50 Tensión de prueba de aislamiento [kVac] VP 3 3 3 3 3 Dimensiones en MM Tipo Conexión[mm²] h[mm] b1/b2[mm] t[mm] DL[mm] p/s[mm] a[mm] c1/c2[mm] f[mm] e[mm] l[mm] IE/50 2,5 70 70/89 33 31 57/57 77 15,5/… 4,3 6×4,3 25 IE/100 2,5 70 70/89 33 31 57/57 77 15,5/… 4,3 6×4,3 25 IE/300 2,5 95 94/110 44 40 78/78 100 18/… 5,3 8×5,3 25 IE/500 2,5 95 94/110 44 40 78/78 100 18/… 5,3 8×5,3 25 IE/1000 2,5 141 138/170 55 64 120/120 150 18/25 6,5 10×6,5 25 Hoja de datos Encontrará todos los datos y configuraciones en nuestra hoja de datos del producto. Descargar hoja de datos
Stromwandler pasivo serie IE Modular
transformadores de corriente de circuito cerrado Descripción En los Stromwandler de inserción, el conductor primario proporcionado por el cliente se introduce a través de la abertura del Stromwandler en la carcasa. La abertura de inserción se orienta respectivamente a la intensidad de corriente primaria. Los Stromwandler de bobinado tienen un bobinado primario y un bobinado secundario. Ambos bobinados están colocados en el núcleo toroidal cerrado y separados entre sí por aislamiento. Este principio se aplica principalmente a corrientes primarias pequeñas. Ventajas Conexión de perno o terminal de cuchilla Transformadores de corriente tipo buje para alimentación directa de conductores Núcleos toroidales fabricados con núcleos magnéticos de alta calidad Rango de frecuencia 16 2/3 a 400 Hz opcional Alta potencia de salida de núcleo y aislamiento de alta calidad (UL) Circuitos primario y secundario separados eléctricamente Carcasas de módulos fáciles de instalar Conexiones variables, p. pernos, enchufes planos, hilos trenzados Gama versátil de cajas con diferentes aperturas pasantes Aplicaciones típicas Industria, fuentes de energía renovables, ingeniería ferroviaria, energía, automatización y tecnología de la construcción Datos técnicos Tipo IE modular 500 1000 2500 IPN Corriente primaria nominal 500 1000 2500 [A] ImaxPN Max. Corriente primaria nominal 600 1200 3000 [A] IaN Corriente secundaria 1000 [mA] RB Resistencia a la carga 5 15 30 [Ω] URB Tensión de carga 5 15 30 [V] PSec Rendimiento 5 15 30 [VA] KN Relación de transformación 500 1000 2500 Fi Precisión de medición (50 Hz) 0,5 0,5 0,5 [%] f Frecuencia 50-400 [Hz] TA Temperatura ambiente -25 hasta +70 [°C] Vp Prueba de aislamiento 3 [KVac] Conexión Perno MS / terminal plano 6,3 x 0,8 [mm²] Peso 0,8 0,8 1,8 [kg] Normas 61869-2 Dimensiones en MM Tipo I [mm] h1/h2 [mm] t1/t2 [mm] s1/s2 [mm] b1/b2 [mm] D [mm] D1xD2 [mm] f [mm] e [mm] x1/x2 [mm] IE modular 500 70 76/35 38/64 57/57 57/50 30,2 30,4×10,4 4,3 4,3 36/15 IE modular 1000 94 100/47 42/72 78/78 78/60 38,5 40,5×13,5 5,3 5,3 36/15 IE modular 2500 135 141/67,5 52/88 102/102 102/70 57,5 60,5×20,5 6,5 6,5 36/15 Hoja de datos Encontrará todos los datos y configuraciones en nuestra hoja de datos del producto. Descargar hoja de datos

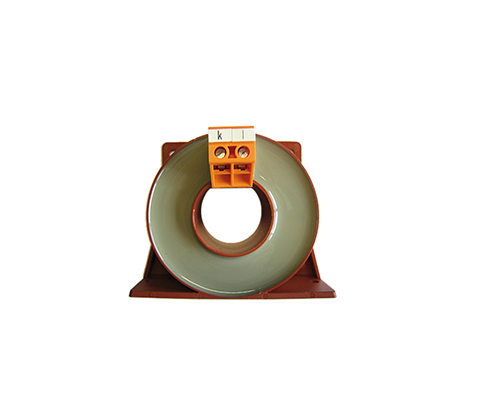

Transformador de corriente pasivo serie IE (cable flexible / borne)
Transformadores de corriente tipo buje ( hilos / abrazaderas ) Descripción En los Stromwandler de inserción, el conductor primario del lado de la construcción se introduce a través de la abertura del Stromwandler en la carcasa. La abertura de inserción se orienta respectivamente a la intensidad de corriente primaria. Los Stromwandler de bobinado poseen un bobinado primario y un bobinado secundario. Ambos bobinados están aplicados sobre el núcleo toroidal cerrado y separados entre sí mediante aislamiento. Este principio se aplica principalmente en corrientes primarias pequeñas. Ventajas Cables Litz o terminales según UL 94 V0 Transformador de corriente de tipo primario bobinado, versión para pequeñas corrientes Diseño como transformador de bobinado para pequeñas corrientes Núcleos toroidales hechos de silicio-hierro de alta calidad Medición en el rango de baja frecuencia 16 2/3 a -400Hz Alta potencia de salida de núcleo y aislamiento de alta calidad (UL) Circuitos primario y secundario separados eléctricamente Diseños fáciles de instalar Gama versátil de cajas con diferentes aperturas pasantes Ventajas (mecánicas) Diseños fáciles de instalar Conexiones variables, por ej. abrazaderas, enchufes, cable trenzado flexible o montaje de impresión gama versátil de cajas con diferentes Aberturas pasantes Vida útil muy larga Aplicaciones típicas Industria, fuentes de energía renovables, ingeniería ferroviaria, energía, automatización y tecnología de la construcción Datos técnicos Tipo 50 100 300 500 1000 2000 3000 Corriente primaria [A] IPN 50 100 300 500 1000 2000 3000 Max. Corriente primaria [A] ImaxPN 60 120 360 600 1200 2400 3600 Corriente secundaria [mA] IaN 1000 1000 1000 1000 1000 1000 1000 Potencia [VA] Psec 0,5 1,0 2,5 10 15 25 25 Relación de transmisión KN 50 100 300 500 1000 2000 3000 Resistencia de carga [Ω] RB 0,5 1,0 2,5 10 15 25 25 Tensión de carga [V] URB 0,5 1,0 2,5 10 15 25 25 Precisión de medición 50 Hz [%] FU 1,0 1,0 1,0 1,0 1,0 1,0 1,0 Temperatura ambiente [°C] TA -25 hasta + 70 -25 hasta + 70 -25 hasta + 70 -25 hasta + 70 -25 hasta + 70 -25 hasta + 70 -25 hasta + 70 Rango de frecuencia [Hz] f 50 hasta 400 50 hasta 400 50 hasta 400 50 hasta 400 50 hasta 400 50 hasta 400 50 hasta 400 Tensión de prueba de aislamiento [kVac] VP 3 3 3 3 3 3 3 Hoja de datos Encontrará todos los datos y configuraciones en nuestra hoja de datos del producto. Descargar hoja de datos Certificaciones
