REOLINE Plus AC-SG/A

Fuentes de alimentación de laboratorio REOLINE (analógicas, con bobinado separado) Descripción Los autotransformadores de laboratorio de la serie REOLINE Plus AC-SG/A están equipados con indicación analógica, bobinado separado y tensión de salida ajustable de forma continua de 0..250 VCA. La posición cero absoluta provoca el estado sin tensión en la posición 0. Ventajas según IEC/EN 61558-2-13 IEC/EN 61010-1 Cable de conexión a la red de 2 m de longitud con enchufe Schuko Interruptor de red iluminado con disyuntor térmico integrado Transformador toroidal con posición cero absoluta Transformador de aislamiento con amortiguación de conexión voltímetro y amperímetro analógicos en la salida Toma de corriente con contacto de protección en la salida Posibilidad de sobrecarga de corta duración seno limpio de la tensión de salida de CA fácil posibilidad de conexión No genera interferencias EMV Modificaciones bajo pedido Aplicaciones típicas Laboratorio Banco de pruebas Taller y servicio Datos técnicos Tensión de entrada 230 V Tensión de salida 0 – 250 V Corriente de salida 3 x 0,6 – 8 A Potencia de salida 0,15 – 2,00 kVA Frecuencia 50 / 60 Hz Grupo de conexión li0 Temperatura ambiente máxima + 40° Grado de protección IP20 Fabricado según EN 61010-1 / VDE 0441 Parte 1 Hoja de datos Todos los datos y configuraciones se encuentran en nuestra hoja de datos del producto. Descargar hoja de datos

REOLINE Plus AC-S/D

Fuentes de alimentación de laboratorio REOLINE (digital, autotransformador) Descripción Los autotransformadores de laboratorio de la serie REOLINE Plus AC-S/D están equipados con indicación digital, arrollamiento económico y tensión de salida regulable de forma continua de 0..250 VCA. La posición cero absoluta provoca el estado sin tensión en la posición 0. Ventajas según IEC/EN 61558-2-13 IEC/EN 61010-1 Cable de conexión a la red de 2 m de longitud con enchufe Schuko Interruptor de red iluminado con disyuntor térmico integrado Transformador toroidal con posición cero absoluta voltímetros y amperímetros digitales en la salida Toma de corriente con contacto de protección en la salida Posibilidad de sobrecarga de corta duración seno limpio de la tensión de salida de CA fácil posibilidad de conexión No genera interferencias EMV Modificaciones bajo pedido Limitación de la corriente de conexión opcional Aplicaciones típicas Laboratorio Banco de pruebas Taller y servicio Datos técnicos Tensión de entrada 230 V Tensión de salida 0 – 250 V Corriente de salida 0,6 – 8 A Potencia de salida 0,15 – 2,00 kVA Frecuencia 50 / 60 Hz Grupo de conexión Spar Temperatura ambiente máxima + 40° Tipo de protección IP40 Fabricado según EN 61010-1 / VDE 0441 Parte 1 Hoja de datos Encontrará todos los datos y configuraciones en nuestra hoja de datos del producto. Descargar hoja de datos

REOLINE plus AC-S/A

Fuentes de alimentación de laboratorio REOLINE (analógicas, autotransformador) Descripción Los autotransformadores de laboratorio de la serie REOLINE Plus AC-S/A están equipados con indicación analógica, bobinado de ahorro y tensión de salida ajustable de forma continua de 0 a 250 VCA. La posición cero absoluta provoca el estado sin tensión en la posición 0. Ventajas según IEC/EN 61558-2-13 IEC/EN 61010-1 Cable de conexión a la red de 2 m de longitud con enchufe Schuko Interruptor de red iluminado con disyuntor térmico integrado Transformador toroidal con posición cero absoluta Voltímetros y amperímetros analógicos en la salida Toma de corriente con contacto de protección en la salida Posibilidad de sobrecarga de corta duración seno limpio de la tensión de salida de CA fácil posibilidad de conexión No genera interferencias EMV Modificaciones bajo pedido Limitación de la corriente de conexión opcional Aplicaciones típicas Laboratorio Banco de pruebas Taller y servicio Datos técnicos Tensión de entrada 230 V Tensión de salida 0 – 250 V Corriente de salida 0,6 – 8 A Potencia de salida 0,15 – 2,00 kVA Frecuencia 50 / 60 Hz Grupo de conexión Spar Temperatura ambiente máxima + 40° Grado de protección IP20 Fabricado según EN 61010-1 / VDE 0441 Parte 1 Hoja de datos Todos los datos y configuraciones se encuentran en nuestra hoja de datos del producto. Descargar hoja de datos

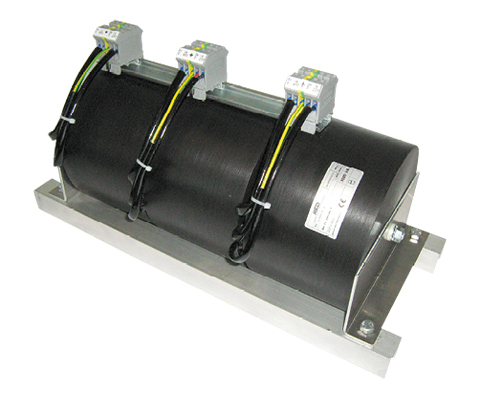

Transformador toroidal trifásico fijo

Transformador de aislamiento trifásico Descripción El transformador toroidal trifásico fijo se utiliza para el aislamiento de seguridad entre las dos redes de tensión alterna (mediante aislamiento doble o reforzado, opcional: bobinado de pantalla). Ventajas Uso en grados de contaminación hasta PD3 Grado de protección IP00 hasta IP54 (con caja de conexión de bornes) Diseño resistente a golpes y vibraciones (opcional) Uso de núcleos de alta calidad para minimizar la pérdida de potencia Adaptación flexible a las especificaciones del cliente (traducción de tensión modificada,derivaciones de tensión, valores de potencia,alto grado de protección, supervisión de la temperatura, bobinados adicionales y grupos de conexión alternativos posibles) Opcional: Todos los materiales según el sistema REO UL E251513 bajo pedido Normas: EN 61558 Datos técnicos Potencia nominal 600 – 15.000 VA Tensión de entrada 3 x 400; 3 x 230 V Tensión de salida 3 x 230; 3 x 400 V Corriente nominal hasta 3 x 22 A Rango de frecuencia 50 – 400 Hz Clase de temperatura T40/E y T40/B % *Tensiones especiales y potencias más elevadas bajo consulta Hoja de datos Todos los datos y configuraciones se encuentran en nuestra hoja de datos del producto. Descargar hoja de datos Certificaciones

Transformador de alta corriente

Transformador de alta corriente según el principio del transformador de corriente Descripción Los transformadores de alta corriente permiten la fácil conversión de pequeñas corrientes primarias en corrientes secundarias muy altas. La forma constructiva compacta y robusta ya está provista de un aislamiento reforzado. De este modo, se pueden utilizar barras colectoras de cobre desnudo como bobinado secundario, que ya están aisladas de forma segura del lado primario sin medidas adicionales. Los transformadores de alta corriente están completamente preensamblados sobre perfiles de aluminio estables y provistos de bornes de conexión según VGB 4. Además, se proporciona una conexión para la puesta a tierra de los carriles de fijación. Gracias a la posibilidad de conexión en paralelo, se pueden alcanzar corrientes de salida aún mayores. Los campos de aplicación típicos son: equipos de prueba para aparamenta, así como aparatos de conexión y contactores para la comprobación de pruebas de corriente y calentamiento de los contactos de conexión. Ventajas Encapsulado parcial con gran abertura pasante para cables o barras colectoras diseño compacto campo de dispersión magnética muy bajo montaje fácil y rápido alta compatibilidad electromagnética sin componentes adicionales premontado sobre carriles en U de aluminio con bornes según VGB 4 Norma: EN 61558 Datos técnicos Potencia nominal 815- 4000 VA Tensión de entrada 230 V Tensión de salida 0,8 – 1,67 V Corriente nominal máx. 5000 A Rango de frecuencia 50 – 400 Hz Clase de temperatura T40/E y T40/B *Tensiones especiales y potencias más elevadas bajo consulta Hoja de datos Encontrará todos los datos y configuraciones en nuestra hoja de datos del producto. Descargar hoja de datos Certificaciones

Transformador toroidal RFT – VV

Transformador toroidal encapsulado Descripción En los transformadores toroidales encapsulados en una carcasa de plástico especial, se combinan todas las ventajas del transformador toroidal. La forma de la carcasa se puede adaptar exactamente a la aplicación. La carcasa de plástico ofrece una protección mecánica óptima contra la humedad y el polvo, y además ofrece una mejor conductividad térmica, lo que conduce a una mayor densidad de potencia.La fijación se realiza mediante un tornillo central, lo que permite un tiempo de montaje corto. Ventajas totalmente encapsulado en carcasa de plástico alto rendimiento pérdidas en vacío muy bajas Ausencia de zumbidos baja caída de tensión Grado de protección IP54 (para la carcasa totalmente encapsulada) bajo campo magnético disperso protección mecánica óptima Protección contra la humedad y el polvo distribución uniforme del calor Conexiones con cable, hilo o bornes según VGB 4 Normas: EN 61558; EN 60601 Datos técnicos Potencia nominal 10 – 6000 VA Tensión de entrada 230 V Tensión de salida 24 – 690 V Corriente nominal máx. 50 A Rango de frecuencia 50 – 400 Hz Clase de temperatura T40/E y T40/B *Además de estas series estándar, desarrollamos soluciones especiales con tensiones especiales y mayores potencias según sus necesidades. Póngase en contacto con nosotros. Hoja de datos Todos los datos y configuraciones se encuentran en nuestra hoja de datos del producto. Descargar hoja de datos Certificaciones

Transformador toroidal RFT – MV

Transformador toroidal con encapsulado central como transformador de red, reductor, de seguridad o de aislamiento Descripción Los transformadores toroidales con encapsulado central o encapsulado inferior incluyen las mismas ventajas que los Transformatoren abiertos, pero ofrecen una buena solución para la fijación del transformador. Los costes de una posibilidad de fijación adicional se ahorran en esta serie de Transformatoren y se sustituyen por un tornillo central, lo que además solo requiere un breve tiempo de montaje. Se mantiene una distancia de seguridad con respecto a la superficie de montaje. Ventajas plato de montaje integrado en el encapsulado parcial Ausencia de zumbidos bajo campo de dispersión magnética baja caída de tensión alto rendimiento posibilidad de fijación directa con un solo tornillo distancia de seguridad con respecto a la superficie de montaje Conexiones con cable o hilos Normas: EN 61558; EN 60601 Datos técnicos Potencia nominal 10 – 6000 VA Tensión de entrada 230 V Tensión de salida 24 – 690 V Corriente nominal máx. 50 A Rango de frecuencia 50 – 400 Hz Clase de temperatura T40/E y T40/B *Además de estas series estándar, desarrollamos soluciones especiales con tensiones especiales y mayores potencias según sus necesidades. Póngase en contacto con nosotros. Hoja de datos Todos los datos y configuraciones se encuentran en nuestra hoja de datos del producto. Descargar hoja de datos Certificaciones

Transformator de núcleo toroidal RFT-O

Transformator de núcleo toroidal en diseño abierto como Transformator de red, de ahorro, de seguridad o de aislamiento Descripción Los Transformatoren de núcleo toroidal tienen ventajas significativas sobre los Transformatoren convencionales: su diseño resulta en un volumen hasta un 50% menor con un peso reducido. Dado que los núcleos de banda toroidal casi no tienen espacio de aire, se crea solo un campo de dispersión magnético muy bajo y los Transformatoren son casi libres de zumbidos. Entre el ralentí y la carga completa, el cambio en el voltaje secundario es mucho menor que en los Transformatoren con núcleo apilado. Ventajas Adaptación del voltaje de red a diferentes voltajes de salida Ausencia de zumbidos bajo campo magnético disperso baja caída de tensión Peso total mínimo dimensiones reducidas Conexiones con cable suelto o hilos Kit de montaje disponible como accesorio Normas: EN61558; EN60601 Datos técnicos Potencia nominal 10 – 6000 VA Tensión de entrada 230 V Tensión de salida 24 – 690 V Corriente nominal máx. 50 A Rango de frecuencia 50 – 400 Hz Clase de temperatura T40/E y T40/B *Además de estas series estándar, desarrollamos soluciones especiales con tensiones especiales y mayores potencias según sus necesidades. Póngase en contacto con nosotros. Hoja de datos Todos los datos y configuraciones se encuentran en nuestra hoja de datos del producto. Descargar hoja de datos Certificaciones

Bobina de núcleo de aire LD 210

Bobina de núcleo de aire con bobinado de aluminio/disco Descripción Las bobinas de reactancia son necesarias siempre que se requiera una linealidad especialmente alta. Gracias a su estructura comparativamente sencilla, no solo son compactas, sino también muy estables. Con nuestros conocimientos técnicos, las bobinas de núcleo de aire REO conservan toda su funcionalidad incluso en condiciones extremas. En nuestra serie estándar, la experiencia y la máxima selección se combinan. Principio REO Mix & Match Con REO Mix & Match puede elegir entre una gran variedad de opciones: combine las diferentes opciones para obtener siempre el producto óptimo para su aplicación. REO ofrece diferentes versiones y diversos materiales de bobinado. Esto incluye la técnica de bobinado, el material y la estructura del conductor. Dependiendo de los requisitos específicos, gracias a la combinación de estos parámetros, podemos producir una solución óptima. Opcional Bobinado en capas/Bobinado en disco Aluminio, cobre o Alu+Cobre Tipos de protección: Laca de recubrimiento, recubrimiento protector, carcasa o REO Xtreme Unidad de ventilador/refrigeración Sensores: Interruptor NA/NC, PT100, NTC, PTC Ventajas sin efectos de saturación amplia selección de materiales recubrimiento protector especial alta linealidad L(i) muy buena resistencia mecánica sin pérdidas por histéresis peso óptimo gracias a la refrigeración por aire forzado conducción de aire dirigida a través de tubos de GFK posibilidad de refrigeración líquida muy eficiente (guía de ondas) aplicable en casi todas partes Datos técnicos Frecuencia de la corriente: CC y CA Tolerancias: + 10 / – 10 %, + 5 / – 5 % Tomas: Estándar ninguna (posible bajo pedido) Clase de aislamiento: F o H Tipo de refrigeración y refrigerante según IEC 60310: AN, AF o WF Tensión de prueba: hasta 12kV 60s 50Hz, hasta 25kV 1,2/50µs Tipo de fijación: colgante, horizontal o vertical resistencia mecánica/simulación (FEM): EN 12663 Resistencia a golpes y vibraciones: IEC 61373 Cat. 1 Cl.A/ B Corriente nominal: 100 – 700 A   Tipo Inductancia [mH] Refrigeración 3 m/s Refrigeración 5 m/s Refrigeración 8 m/s I [A] Energía magn. [J] P [kVA] a 20°C I [A] Energía magn. [J] P [kVA] a 20°C I [A] Energía magn. [J] P [kVA] a 20°C LD 210/100/1 1 100 5 0,5 140 9,8 0,9 180 16,2 1,5 LD 210/200/1 1 200 20 1 280 39,2 2,1 35o 61,3 3,2 LD 210/400/1 1 400 80 3 500 125 4,6 600 180 6,6 LD 200/700/1 1 700 245 5,1 850 361,3 7,5 1000 500 10,4 LD 210/100/2 2 100 10 0,7 150 22,5 1,8 180 32,4 2,4 LD 210/200/2 2 200 40 1,6 300 90 3,6 380 144,4 5,8 LD 210/400/2 2 400 160 4,4 500 250 6,9 600 360 9,9 LD 210/700/2 2 700 490 8 850 722,5 11,7 1000 1000 16,2 LD 210/100/4 4 100 20 1,2 150 45 2,6 180 64,8 3,7 LD 210/200/4 4 200 80 2,5 300 180 5,7 380 288,8 9,1 LD 210/400/4 4 400 320 6,9 500 500 10,8 600 720 15,6 LD 210/700/4 4 700 980 12,4 850 1445 18,2 1000 2000 25,2 LD 210/100/8 8 100 40 1,7 150 90 3,9 180 129,6 5,6 LD 210/200/8 8 200 160 3,8 300 360 8,7 380 577,6 13,9 LD 210/400/8 8 400 640 10,7 500 1000 16,7 600 1440 24 LD 210/700/8 8 700 1960 19 850 2890 28 1000 4000 38,7 Dimensiones en MM Tipo B [mm] H [mm] T [mm] Cobre [kg] Peso[g] LD 210/100/1 300 300 130 5,06 14 LD 210/200/1 400 400 180 12,32 21 LD 210/400/1 500 500 190 23,54 49 LD 200/700/1 500 500 330 53,79 75 LD 210/100/2 350 350 180 7,81 13 LD 210/200/2 400 400 220 18,92 29 LD 210/400/2 450 450 280 34,1 51 LD 210/700/2 550 550 420 83,6 107 LD 210/100/4 350 350 230 12,21 17 LD 210/200/4 420 420 290 29,37 43 LD 210/400/4 500 500 370 53,79 77 LD 210/700/4 600 600 540 129,8 160 LD 210/100/8 350 350 270 18,26 27 LD 210/200/8 450 450 350 44,99 60 LD 210/400/8 550 550 430 82,83 110 LD 210/700/8 650 650 680 199,1 240
