CEM Filtro

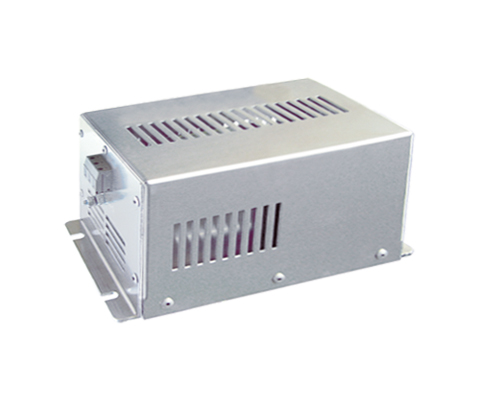

Los CEM Filtro sirven para suprimir las interferencias conducidas. Mediante una adaptación incorrecta máxima de la impedancia se impide la propagación, extendiéndose el efecto de filtrado en ambas direcciones. Esto significa que las interferencias del consumidor a la red se amortiguan igual que las de la red al consumidor.

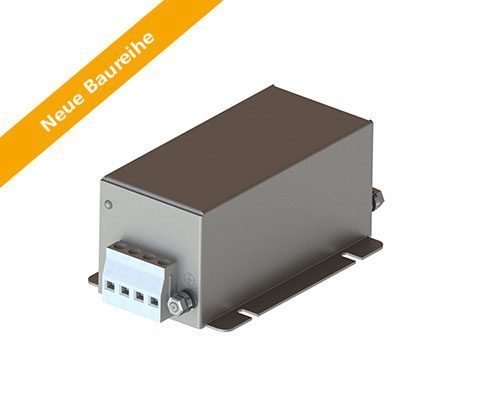

Los filtros de red monofásicos de REO consiguen la máxima atenuación gracias a las potentes choques. Los filtros de red monofásicos están disponibles como filtros de una o dos etapas, lo que permite cumplir las directivas CEM según los valores límite de su aplicación. Los filtros de red trifásicos filtran las interferencias según las normas EN 55011 y EN 618003.

Los REO DC FILTROS sirven para evitar las interferencias relacionadas con la potencia en el circuito de corriente continua. Debido a la conversión de energía cada vez más eficiente en los inversores modernos, cada vez se introducen más energías de alta frecuencia en los circuitos de corriente continua. Estas son provocadas por los rápidos procesos de conmutación de los semiconductores de potencia modernos y pueden provocar un envejecimiento prematuro, por ejemplo, de los módulos solares.

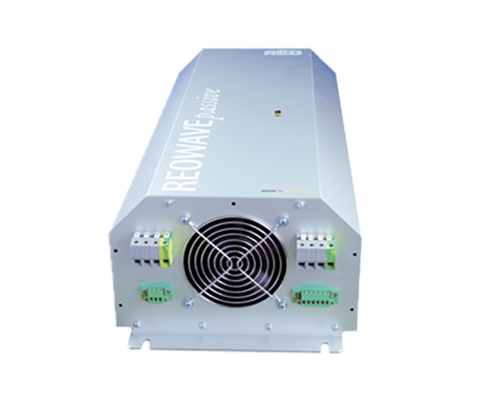

Los filtros de armónicos o filtros pasivos de REO se utilizan para la reducción del THD (Total Harmonic Distortion). Las corrientes armónicas se suprimen tan fuertemente que se alcanza un THD inferior al 5% (por ejemplo, en sistemas SAI). Además, un filtro de armónicos (por ejemplo, REOWAVEpassive) reduce la potencia reactiva y ahorra hasta un 30% de energía. Los filtros senoidales de REO permiten una tensión de salida senoidal para convertidor de frecuencia.

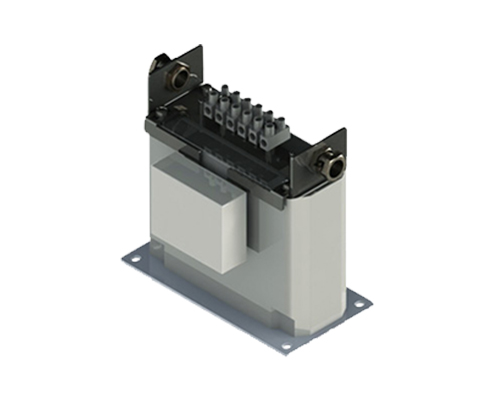

Los filtros du/dt de REO amortiguan la subida de tensión a valores compatibles gracias a su estructura. En el caso de longitudes de cable cortas entre el convertidor de frecuencia y el motor, un filtro du/dt limita la velocidad de subida y es el nexo de unión ideal entre el convertidor de frecuencia y el motor. El filtro de alta corriente de REO está especialmente diseñado para la supresión de interferencias de aplicaciones de alta corriente en parques eólicos y aplicaciones industriales. Las series de filtros están disponibles para los niveles de tensión de 480 V y 690 V. Los filtros de alta corriente de REO pueden suministrarse en diferentes variantes de carcasa y, por tanto, adaptarse a las diferentes condiciones ambientales. En la carcasa de acero inoxidable, estos filtros son ideales para aplicaciones en alta mar gracias a su mayor resistencia a la niebla salina.

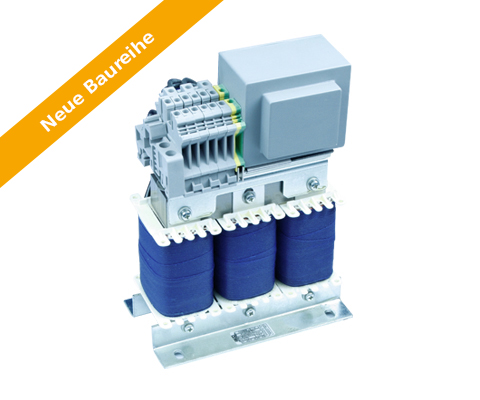

En la combinación de filtros de REO se combinan una bobina de red trifásica y un CEM filtro. Esta combinación minimiza los problemas de CEM, así como los armónicos, y reduce hasta un 20% de los costes energéticos. La bobina de red se encarga de que la red de alimentación se descargue mediante la compensación de la potencia reactiva armónica. De este modo, se reducen considerablemente los armónicos y las caídas de conmutación. Mediante el uso del filtro de red trifásico, los impulsos de interferencia y las tensiones de choque se eliminan según EN 55011 y EN 618003.
