Accesorios para autotransformadores, regulador de seguimiento
Descripción
Controlador para autotransformadores controlados por motor

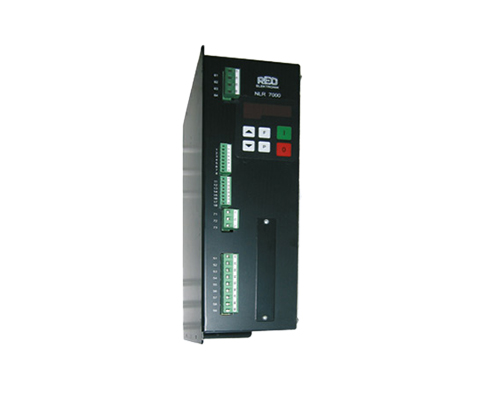

El controlador REO NLR 7000 se utiliza para el ajuste constante de la tensión o la potencia en autotransformadores.
El controlador REO NLR 7000.1 -3 es un regulador electrónico para las siguientes opciones de regulación, todo en un solo controlador:
- NLR 7000. 1 = Regulación de CA variable
- NLR 7000. 2 = Regulación de CC variable
- NLR 7000. 3 = Tensión constante +_ 10-30%
La electrónica de regulación del NLR 7000 controla para ello el motor trifásico del autotransformador. Mediante la programación se hacen posibles las diferentes aplicaciones. Los parámetros se ajustan a través de los displays LED, opcionalmente también con mando a distancia.
Ventajas
- manejo sencillo
- para estabilizadores de tensión o como regulador de corriente/tensión
- Montaje horizontal o vertical
Datos técnicos
- Grado de protección: IP20
- Temperatura de funcionamiento: 0…+45 °C
- Temperatura de almacenamiento: -10…+80 °C
- Humedad relativa: 80% sin condensación
- Grado de contaminación: 2
- Altitud de instalación: 1000 m, reducción del 0,5% de la corriente nominal por cada 100 m adicionales
- Tensión de entrada: 230/3×400 V
- Rango de frecuencia: 50-60 Hz
| Tensión de entrada con conductor neutro conectado | 230V 50-60Hz 3 x 400V 50-60Hz |
| Frecuencia de entrada | 50 / 60 Hz |
| Salida | Constante, regulable CA o CC |
| Potencia del motor | 370 W |
| Motor para ajuste | Trifásico 3 x 400v estrella |
| Corriente máxima del motor | ajustable 0 … 100 % |
| Consigna de corriente | Potenciómetro de 10k / 0 .. 10VDC / 0(4) … 20mADC |
| Consigna de tensión | Potenciómetro de 10k / 0 .. 10VDC / 0(4) … 20mADC |
| Valor real de corriente | 3 x 0 … 4,5VAC o 0 … 5VDC |
| Valor real de tensión | 3 x 0 … 440VAC (3 x 254VAC contra N) o 0 … 5VDC |
