Dispositivos de medición para alimentadores vibratorios
Descripción
La REOVIB Messbox 122 sirve para facilitar los trabajos de ajuste y para la comprobación de la corriente magnética, así como de la tensión magnética en alimentadores vibratorios. Los dispositivos están equipados con instrumentos de medición de hierro móvil y están interconectados internamente. De este modo, la instalación se puede realizar de forma rápida y sencilla entre la unidad de control y el alimentador.

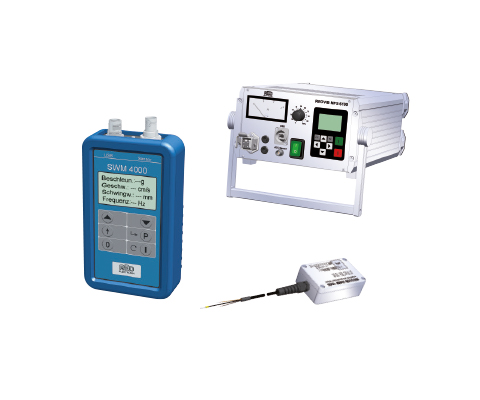

El dispositivo de medición SWM 4000 sirve para la configuración, la comprobación y el servicio de los alimentadores vibratorios. Como dispositivo portátil con baterías integradas, este dispositivo se puede utilizar de forma especialmente sencilla de forma móvil. A través de un sensor de aceleración se pueden medir la frecuencia [Hz], la amplitud de oscilación [mm], la velocidad de oscilación [cm/s] y la aceleración de oscilación [g]. Los valores se muestran en la pantalla LCD integrada y también se pueden guardar en el dispositivo (40 valores de medición). A través de la interfaz USB incorporada, estos datos guardados se pueden transferir a un PC para su posterior evaluación dentro de un archivo.
El Sensor SWM 1000 sirve para la supervisión de canales vibratorios. El sensor registra la aceleración de un canal vibratorio accionado magnéticamente o por motor y proporciona un valor de medición para la aceleración de la vibración [g] y para la amplitud de la vibración [mm]. La salida del sensor se puede conectar directamente a un dispositivo de medición (con entrada de 0 (4)… 20 mA) o se puede conectar a un control PLC para su evaluación o supervisión, por ejemplo.
El dispositivo de taller REOVIB 6050 incluye un Frequenzumrichter REOVIB MFS para alimentadores vibratorios y está especialmente diseñado para su uso en el área de servicio y en la construcción y el diseño de alimentadores vibratorios. Para un manejo rápido, el valor nominal de la amplitud de oscilación se puede ajustar mediante un potenciómetro; para el control de la corriente de salida, se integra un medidor de corriente.
El dispositivo de taller y diagnóstico REOVIB 6100 es un dispositivo controlado por microprocesador para el ajuste de la potencia de los alimentadores vibratorios, mediante un Frequenzumrichter REOVIB MFS integrado. Al mismo tiempo, la frecuencia de oscilación [Hz], la amplitud de oscilación [mm], la velocidad de oscilación [cm/s] y la aceleración de oscilación [g] se determinan con la ayuda de un sensor de aceleración. Los valores se muestran en la pantalla LCD integrada y también se pueden guardar en el dispositivo (40 valores de medición). A través de la interfaz USB incorporada, estos datos guardados se pueden transferir a un PC para su posterior evaluación dentro de un archivo. La frecuencia de funcionamiento del alimentador se puede ajustar manualmente o se puede determinar automáticamente con la ayuda de un sensor de amplitud de oscilación a través de una búsqueda automática de frecuencia.
El dispositivo de supervisión REOVIB SWM 843 sirve para la medición y la visualización del comportamiento de oscilación de los canales vibratorios. La vibración del canal se registra a través de un sensor de aceleración. El valor de medición actual se puede leer directamente en el dispositivo en una pantalla de siete segmentos de 5 dígitos como valor de aceleración [g], valor de amplitud de oscilación [mm] o valor de frecuencia de oscilación [Hz]. El valor de aceleración se puede extraer en una salida analógica con 0 (4)… 20 mA proporcionalmente para su evaluación o supervisión, ya sea a través de un dispositivo de medición conectado o, por ejemplo, un control PLC conectado.
El dispositivo de supervisión REOVIB BK 032 sirve para la medición del comportamiento de oscilación de los canales vibratorios. Con este dispositivo de evaluación en combinación con un sensor de aceleración, los canales vibratorios se pueden supervisar con respecto a las fuerzas de aceleración que se producen. A través de un límite máximo y un límite mínimo ajustables, se define una ventana permitida. Si estos valores se superan o no se alcanzan, se activa un relé asociado.
Nuestros dispositivos de medición
- REOVIB MESSBOX 122: Instrumentos indicadores con mecanismo de medición de hierro móvil
- REOVIB 6050: Dispositivo de taller para la ayuda al desarrollo/construcción en la construcción de alimentadores vibratorios
- REOVIB 6100: Dispositivo de taller y diagnóstico para el desarrollo, la construcción y el control de calidad de alimentadores vibratorios Dispositivo de medición de servicio móvil para el control de alimentadores vibratorios
- REOVIB SWM 4000: Dispositivo de medición de servicio móvil para el control de alimentadores vibratorios
- REOVIB SWM 1000: Sensor de aceleración y amplitud de oscilación para canales vibratorios
- REOVIB SWM 843: Dispositivo de supervisión para canales vibratorios
- REOVIB BK 032: Dispositivo de supervisión para canales vibratorios
En resumen
| Messbox 122 | REVOIB 6050 | REVOIB 6100 | SWM 4000 | |
| Descripción | Instrumentos indicadores con mecanismo de medición de hierro móvil | Dispositivo de taller para el servicio y la fabricación/construcción de alimentadores vibratorios | Dispositivo de taller y diagnóstico para el desarrollo, la construcción y el control de calidad de alimentadores vibratorios | Dispositivo de medición de servicio portátil para el control de vibraciones |
| Función | Medición de la corriente y la tensión del accionamiento | Accionamientos del alimentador con un Frequenzumrichter, determinación de la frecuencia de resonancia, medición de la corriente magnética | Accionamientos del alimentador con un Frequenzumrichter, determinación de la frecuencia de resonancia, medición de la corriente magnética. Medición de la aceleración, la amplitud de oscilación, la frecuencia de oscilación y la velocidad de transporte teórica | Medición independiente de la frecuencia de oscilación, la amplitud de oscilación, la aceleración de oscilación y la velocidad de oscilación, sin accionamiento |
| SWM 1000 | SWM 843 | REVOIB BK 032 | |
| Descripción | Sensor de aceleración y amplitud de oscilación para canales vibratorios | Dispositivo de supervisión para canales vibratorios | Dispositivo de supervisión para canales vibratorios |
| Función | Medición independiente de la amplitud de oscilación y la aceleración de oscilación, salida de un valor de medición analógico para la visualización directa a través de un dispositivo de medición o para la supervisión mediante PLC | Medición de la frecuencia, la amplitud o la aceleración, representación del valor de medición a través de una pantalla LED integrada, salida de una señal de medición analógica, salidas de relé para la indicación de la consecución de valores de aceleración mínimos y máximos ajustables | Medición de la aceleración de canales vibratorios, salidas de relé para la indicación de la consecución de valores de aceleración mínimos y máximos ajustables |
Todos los datos y configuraciones se encuentran en nuestra hoja de datos del producto.
