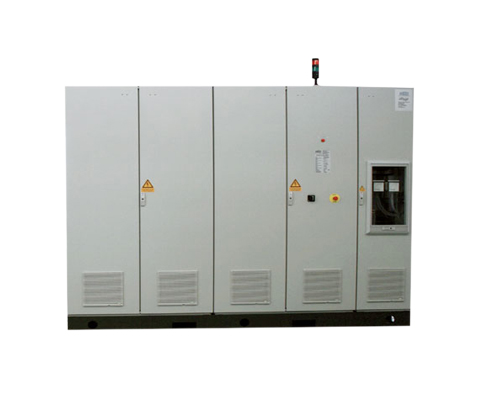

Fuente de alimentación de alta tensión con salida de CA
Descripción
Aplicaciones: La fuente de alimentación de reserva se utiliza para la prueba de convertidores de la industria energética, así como para la prueba de todos los convertidores auxiliares y fuentes de alimentación conmutadas de las instalaciones ferroviarias.
- Según VDE 0552
- Tensión de prueba de 3 kV en el circuito primario
- Grado de protección IP 20
- Temperatura ambiente 40 °C
Equipamientos
- Interruptor automático con disparo magnético y térmico en la entrada de red
- Contactor principal para la conmutación operativa de los Transformatoren
- Pulsador de parada de emergencia y bucle de seguridad con lámparas de advertencia
- Cortocircuitador neumático y seccionador de puesta a tierra para la salida de CC
- Mirilla para voltímetro analógico de CC y separador neumático
- Aparatos de medición analógicos V + A 96 x 96 mm en la entrada de red
- Aparatos digitales V + A 96 x 48 mm en la salida CA/CC
- Aparatos de medición analógicos para la salida de CC
- Regulación electrónica para el mantenimiento constante de la tensión
- Posición cero forzada para el autotransformador
- Protección contra cortocircuito y sobrecarga de la salida
- Rango de tensión de salida conmutable de la tensión de CC
- Circuito de descarga para condensador de circuito intermedio de CC externo
- Pulsador e indicador luminoso de 22 mm de Ø para el manejo
Ventajas
- Prueba de convertidores de CA y CC con una instalación
- Ondulación residual constante en todo el rango de ajuste en la salida de CC
- Onda sinusoidal limpia de la tensión de salida de CA
- Sin problemas de EMV
- Precisión de regulación aprox. del 1 % en la salida de CA y CC
- Regulación rápida en caso de fluctuaciones de tensión
- Protección contra cortocircuito y sobrecarga de las salidas
- Posibilidad de duplicar la corriente de salida con la mitad de la tensión de CC mediante conmutación
- Medición de valor eficaz real de los aparatos de medición digitales
- Manejo de la instalación mediante panel de control no situado en las inmediaciones de la parte de potencia
- Posibilidad de conexión a tierra en la salida de CC
- Posibilidad de control adicional de servicios auxiliares a través del panel de control
Datos técnicos
- Tensión de entrada: 3×400 V
- Potencia nominal: 0 – 150 kW/kVA
| REOLAB 123 / 150 | Tensión nominal [V] | Potencia nominal [kW/kVA] | Tensión de salida [V] CC/CA | Corriente de salida [A] CC/CA | Esquema |
| Salida de CC | 3 x 400 | 0 – 150 | 2 x 0 – 2500 o 0 – 5000 | 60 o 30 | Triángulo / Estrella / Estrella 2 x B6U |
| Salida de CA | 50/60 Hz | 0 – 144 | 0 – 430 | 335 | li0 |
Por supuesto, también se pueden ofrecer otras tensiones y potencias previa consulta.
Además, son posibles diferentes opciones/conceptos de manejo e interfaces industriales.
