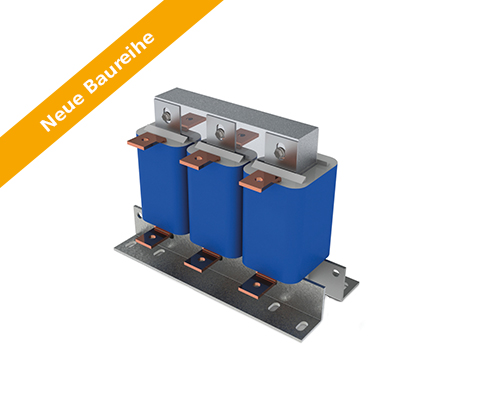

du/dt Drossel N CNW 806

Filtro trifásico du/dt

Descripción

¡NUEVA SERIE! La nueva serie no solo destaca por un plazo de entrega más rápido, sino también por la conservación de los recursos y el aumento de la eficacia. Reducir la subida de tensión a < 500 V / µs: proteja los consumidores eléctricos y el aislamiento de forma rentable. Un método sencillo y rentable para reducir la velocidad de subida de la tensión es utilizar una Drossel o filtro du/dt. Amortigua la subida de tensión a valores tolerables y evita sobretensiones en cables de alimentación largos. Las pérdidas y el calentamiento se minimizan y la corriente de fuga se reduce. Al limitar la pendiente de la tensión, se protege el aislamiento del motor y, por tanto, se prolonga su vida útil. También se reducen las interferencias EMV en el rango de radiación de 1 MHz a 30 MHz.

Ventajas

  • Protección para consumidores eléctricos
  • Limitación de la subida de tensión a < 500 V / µs
  • Vida útil prolongada para consumidores eléctricos
  • Bajas corrientes de fuga en el motor
  • Bajas pérdidas totales
  • Montaje sencillo
  • diseño compacto
  • Fabricación según el sistema de aislamiento UL E251513 posible

Aplicación típica

Tecnología de accionamiento para accionamientos de motor, p. ej., construcción de maquinaria, bombas, tecnología de transporte, tecnología de ventilación y climatización, tecnología de robots, tecnología de automatización, fuentes de alimentación

Datos técnicos

  • Tensión nominal: U ≤ 3 x 500 V
  • Reducción de la subida de tensión du/dt a < 500 V/µs
  • Frecuencia del campo rotatorio: 0 – 60 Hz
  • Frecuencia de conmutación del convertidor: hasta 150 A >4 kHz, a partir de 150 A >1,5 kHz
  • Según: EN 60289 / EN 61558
  • Tensión de prueba: L-L 2500 V, AC/50 Hz 60 s; L-PE 2500 V, AC/50 Hz 60 s
  • Clase de aislamiento: T40/F
  • Grado de protección: IP00
  • Categoría climática: DIN IEC 60068-1
  • Sobrecarga: 1,5 x INenn 1 min / h
  • Temperatura ambiente: 40 °C
  • Forma constructiva: de pie sobre ángulo de pie
Tipo Tensión nominal
U [V]		 Corriente nominal
I [A]		 Inductancia
L [mH]		 Resistencia
R [mΩ]		 Pérdida
P [W]		 UK bei
400 V,
50 Hz
[%]		 UK bei
230 V,
50 Hz
[%]		 UK bei
480 V,
60 Hz
[%]		 UK bei
500 V,
50 Hz
[%]		 Masa
[kg]		 Masa
Cu
[kg]		 Masa
Al
[kg]
N CNW 806 / 4 500
50 / 60 Hz		 4 1,500 92,7 10 0,8 1,4 0,8 0,7 1,0 0,12
N CNW 806 / 10 500
50 / 60 Hz		 10 0,600 26,4 20 0,8 1,4 0,8 0,7 2,0 0,15
N CNW 806 / 18 500
50 / 60 Hz		 18 0,330 12,0 20 0,8 1,4 0,8 0,6 2,0 0,21
N CNW 806 / 24 500
50 / 60 Hz		 24 0,245 9,1 30 0,8 1,4 0,8 0,6 2,5 0,24
N CNW 806 / 37 500
50 / 60 Hz		 37 0,160 4,8 30 0,8 1,4 0,8 0,6 3,0 0,57
N CNW 806 / 48 500
50 / 60 Hz		 48 0,123 2,7 40 0,8 1,4 0,8 0,6 3,0 0,45
N CNW 806 / 65 500
50 / 60 Hz		 65 0,090 2,0 50 0,8 1,4 0,8 0,6 4,0 0,57
N CNW 806 / 90 500
50 / 60 Hz		 90 0,065 1,5 60 0,8 1,4 0,8 0,6 5,0 0,72
N CNW 806 / 120 500
50 / 60 Hz		 120 0,050 1,1 80 0,8 1,4 0,8 0,7 7,0 1,44
N CNW 806 / 150 500
50 / 60 Hz		 150 0,039 0,5 60 0,8 1,4 0,8 0,6 8,0 1,65
N CNW 806 / 180 500
50 / 60 Hz		 180 0,033 0,5 80 0,8 1,4 0,8 0,6 9,0 1,35
N CNW 806 / 200 500
50 / 60 Hz		 200 0,029 0,5 100 0,8 1,4 0,8 0,6 9,0 1,50
N CNW 806 / 250 500
50 / 60 Hz		 250 0,024 0,22 120 0,8 1,4 0,8 0,7 15,0 1,10 1,50
N CNW 806 / 300 500
50 / 60 Hz		 300 0,020 0,15 140 0,8 1,4 0,8 0,7 16,0 1,10 2,55
N CNW 806 / 350 500
50 / 60 Hz		 350 0,017 0,13 140 0,8 1,4 0,8 0,6 21,0 6,5
N CNW 806 / 400 500
50 / 60 Hz		 400 0,015 0,10 150 0,8 1,4 0,8 0,7 24,0 2,2 2,25
N CNW 806 / 500 500
50 / 60 Hz		 500 0,012 0,10 200 0,8 1,4 0,8 0,7 27,0 2,60 3,30
N CNW 806 / 600 500
50 / 60 Hz		 600 0,010 0,08 250 0,8 1,4 0,8 0,7 32,0 4,40 2,55
N CNW 806 / 700 500
50 / 60 Hz		 700 0,008 0,07 260 0,8 1,3 0,8 0,6 35,0 4,90 3,00
N CNW 806 / 800 500
50 / 60 Hz		 800 0,007 0,06 280 0,8 1,3 0,8 0,6 36,0 5,20 3,90
N CNW 806 /900 500
50 / 60 Hz		 900 0,0065 0,05 290 0,8 1,4 0,8 0,6 55,0 10,8 5,55
N CNW 806 / 1000 500
50 / 60 Hz		 1000 0,006 0,05 360 0,8 1,4 0,8 0,7 56,0 10,8 5,85
N CNW 806 / 1200 500
50 / 60 Hz		 1200 0,005 0,05 480 0,8 1,4 0,8 0,7 56,0 10,8 6,00
Tipo Longitud Anchura Altura máx. Fijación Borne/
Terminal de cable [mm²]		 Conexión
L1 [mm] L2 [mm] B1 [mm] B2 [mm] H1 [mm] N1 [mm] N2 [mm] D1 [mm x mm] Ángulo [mm x mm] A1 [mm] D2 [mm] PE Ø [mm]
N CNW 806 / 4 65 78 50 60 95 50 38 5 x 8 2,5 – – – M4
N CNW 806 / 10 80 96 45 55 110 65 34 5 x 8 2,5 – – – M4
N CNW 806 / 18 80 96 5 65 110 65 43 5 x 8 2,5 – – – M4
N CNW 806 / 24 125 120 61 76 145 100 45 5 x 8 10 – – – M4
N CNW 806 / 37 125 – 90 – 105 100 45 5 x 8 10 (M6) – 40 – M6
N CNW 806 / 48 125 – 100 – 105 100 55 5 x 8 10 (M6) – 40 – M6
N CNW 806 / 65 155 – 110 – 130 130 54 8 x 12 16 (M8) – 40 – M6
N CNW 806 / 90 155 – 120 – 130 130 69 8 x 12 16 (M8) – 40 – M6
N CNW 806 / 120 190 – 115 – 160 170 57 8 x 12 25 (M8) – 45 – M8
N CNW 806 / 150 190 – 130 – 160 170 67 8 x 12 25 (M10) – 45 – M10
N CNW 806 / 180 190 – 140 – 160 170 77 8 x 12 25 (M10) – 45 – M10
N CNW 806 / 200 190 – 140 – 160 170 77 8 x 12 25 (M10) – 45 – M10
N CNW 806 / 250 240 – 145 – 210 185 84 10 x 18 – 30 x 4 45 11 M12
N CNW 806 / 300 240 – 140 – 210 185 84 10 x 18 – 30 x 4 45 11 M12
N CNW 806 / 350 240 – 155 – 210 185 84 10 x 18 – 40 x 5 50 13 M12
N CNW 806 / 400 300 – 150 – 265 224 95 10 x 18 – 40 x 5 50 13 M12
N CNW 806 / 500 300 – 160 – 295 224 95 10 x 18 – 40 x 5 50 13 M12
N CNW 806 / 600 300 – 177 – 295 224 105 10 x 18 – 40 x 8 60 13 M12
N CNW 806 / 700 300 – 177 – 325 224 105 10 x 18 – 40 x 8 60 13 M12
N CNW 806 / 800 300 – 195 – 325 224 105 10 x 18 – 60 x 5 70 2 x 13 M12
N CNW 806 /900 420 – 207 – 390 316 124 10 x 18 – 60 x 10 80 2 x 13 M12
N CNW 806 / 1000 420 – 217 – 390 316 124 13 x 20 – 60 x 10 80 2 x 13 M12
N CNW 806 / 1200 420 – 217 – 390 316 124 13 x 20 – 60 x 10 80 2 x 13 M12

Encontrará todos los datos y configuraciones en nuestra hoja de datos del producto.

Descargar hoja de datos
