Inductancia nominal: 10 - 50 mH

Bobina de prueba RPD 9039

Bobina de carga trifásica Descripción Los convertidores de frecuencia o los filtros de salida deben comprobarse con la corriente nominal, para lo cual se suelen utilizar grupos motor-generador. Debido a los altos costes, los objetos de prueba pueden cargarse alternativamente con Drosseln que dispongan de una linealidad suficiente y no superen el límite de temperatura a frecuencias más elevadas. Ventajas dimensiones reducidas Solución económica Datos técnicos Tipo de refrigeración: AN Clase de aislamiento: 40 °C Categoría climática: 25/085/21 DIN IEC 68 Parte 1 Temperatura máx. del bobinado: 140 °C Tipo de protección: IP 00 Tensión nominal: 400 V Corriente nominal: 0,6 – 75 A Inductancia: 3,15 – 254 mH Tipo Tensión nominal [V] Corriente nominal [A] Inductancia [mH] Resistencia CC [mΩ] Pérdida de potencia [W] RPD 9039/0,6 3 x 400 0,6 254 6009,2 20 RPD 9039/7,0 3 x 400 7 31,4 221,7 70 RPD 9039/32,0 3 x 400 32 8,550 34,3 230 RPD 9039/75,0 3 x 400 75 3,150 12,6 430 Dimensiones en MM Tipo L [mm] B [mm] H [mm] N1 [mm] N2 [mm] øD1 [mm] øD1 [mm] A1 [mm] Cobre [kg] Peso [kg] RPD 9039/0,6 125 91 85 100 52 5 x 8 9 33,1 1 2 RPD 9039/7,0 190 123 157 170 79 8 x 12 9 34,5 3 10 RPD 9039/32,0 300 168 264 224 120 10 x 18 9 34,7 11 38 RPD 9039/75,0 360 182 313 264 142 10 x 18 9 35,7 18 58

Bobina de prueba NPT 8929

Bobina de prueba monofásica Descripción Estas Drosseln se utilizan en laboratorios de pruebas como Drosseln de carga. Se pueden conectar entre sí de forma (casi) arbitraria. Si estas Drosseln se utilizan con las resistencias adecuadas, es posible realizar una prueba bajo diferentes cos(phi). Esto es necesario, por ejemplo, para comprobar el comportamiento de conexión y desconexión de los componentes. Ventajas Diseño robusto Alta flexibilidad estructura compacta Bajas pérdidas Datos técnicos Clase de aislamiento: F a 40° C ambiente Categoría climática: 25/085/21 DIN IEC 68 Parte 1 Temperatura máx. del bobinado: 125° C Grado de protección: IP00 Tensión nominal: 230 V Corriente nominal: 0,5 – 32,5 A Inductancia: 0,127 – 3180 mH Tipo Tensión nominal [V] Corriente nominal [A] Inductancia [mH] Resistencia CC [mΩ] Pérdida de potencia [W] NPT 8929 / 0,5 230 0,5 3180 55670,2 23 NPT 8929 / 1,25 230 1,25 1270 16880,0 43 NPT 8929 / 1,66 230 1,66 955 9977, 8 47 NPT 8929 / 2,5 230 2,5 636 6388,5 66 NPT 8929 / 5 230 5,0 318 1782,5 94 NPT 8929 / 32,5 230 32,5 0,318 0,0 39 NPT 8929 / 32,5 230 32,5 0,127 7,0 13 NPT 8929 / 32,5 230 32,5 0,318 0,0 27 Dimensiones en MM Tipo L [mm] B [mm] H [mm] N1 [mm] N2 [mm] øD1 [mm] Conexión [mm²] Cobre [kg] Peso [kg] NPT 8929 / 0,5 120 96 205 76 77 7 x 13 2,5 0,7 5 NPT 8929 / 1,25 160 105 265 100 81 7 x 13 2,5 2 9,8 NPT 8929 / 1,66 160 115 270 100 91 7 x 13 2,5 3,1 12,2 NPT 8929 / 2,5 200 122 310 124 94 10 x 18 4 3,9 17 NPT 8929 / 5 240 153 355 144 125 10 x 18 4 7,3 29 NPT 8929 / 32,5 120 96 208 76 77 7 x 13 16 0,84 6,5 NPT 8929 / 32,5 100 82 190 63 65 6 x 10 16 0,44 3,6 NPT 8929 / 32,5 120 96 208 76 77 7 x 13 16 0,94 6,5

Bobina de prueba NPT 8919

Bobina de núcleo de hierro monofásica Descripción Estas Drosseln se utilizan en laboratorios de pruebas como Drosseln de carga. Se pueden interconectar entre sí (casi) de forma arbitraria. Si estas Drosseln se utilizan con las resistencias adecuadas, es posible realizar una prueba bajo diferentes cos(phi). Esto es necesario, por ejemplo, para comprobar el comportamiento de conexión y desconexión de los componentes. Ventajas Diseño robusto Alta flexibilidad estructura compacta Bajas pérdidas Datos técnicos Clase de aislamiento: F a 40° C ambiente Categoría climática: 25/085/21 DIN IEC 68 Parte 1 Temperatura máx. del bobinado: 125° C Grado de protección: IP00 Tensión nominal: 230 – 600 V Corriente nominal: 1,5 – 32,5 A Inductancia: 0,031 – 71 mH Equipamiento especial También disponible como IP 54 con: Cable de entrada/cable de salida Cable de entrada/caja de salida Completamente enchufable con conector de entrada y cajas de sensores

Filtro de armónicos CNW 999

Bobina de compensación (7 o 14% de factor de inductancia) Descripción Inductancia (p) de instalaciones de compensación de corriente reactiva y armónicos; protección de los condensadores Ventajas pequeña tolerancia de inductancia de bajo ruido comportamiento lineal incluso con corrientes superiores a la nominal conexión opcional mediante bornes o cable Datos técnicos Según: DIN EN 61558-2-20 Tensión de prueba: L-L 2100 V, DC 1 min L-PE 2700 V, DC 1 min Sobrecarga: 1,5 x INenn 1 min / h Categoría climática: DIN IEC 60068-1 Clase térmica: H Grado de protección: IP00 Tensión de salida: 25 – 600 V Corriente de salida: 2 – 600 A Potencia de salida: 1000 – 15000 W Tensión de entrada conmutable: Tensión de entrada conmutable [V] V   Tipo Factor de inductancia 7% Potencia reactiva Condensadores [kVAr] Frecuencia de resonancia [Hz] Factor de inductancia (p) [%] Corriente nominal [A] Corriente @ 50Hz [A] Inductancia por fase [mH] Cobre [kg] Peso [kg] CNW 999/10/6 6,25 189 7 10,6 10,0 6,0 3 8 CNW 999/19/3 12,5 189 7 20,5 19,0 3,0 4 9 CNW 999/38/1,53 25 189 7 41,0 38,0 1,53 1 17 CNW 999/75/0,78 50 189 7 80,0 75,0 0,78 1 28 Tipo Factor de inductancia 14% Potencia reactiva Condensadores [kVAr] Frecuencia de resonancia [Hz] Factor de inductancia (p) [%] Corriente nominal [A] Corriente @ 50Hz [A] Inductancia por fase [mH] Cobre [kg] Peso [kg] CNW 999/9/14,5 6,25 134 14 9,1 9,0 14,5 5 9 CNW 999/19/6,9 12,5 134 14 19,1 19,0 6,9 5 15 CNW 999/38/3,5 25 134 14 38,2 38,0 3,5 1 24 CNW 999/76/1,73 50 134 14 76,5 76,0 1,73 1 43 Dimensiones en mm Tipo Factor de inductancia 7% L [mm] B [mm] H [mm] N1 [mm] N2 [mm] D1 [mm] D2 [mm] Distancia [mm] Peso [kg] CNW 999/10/6 190 101 155 170 69 8×12 – 30 7 CNW 999/19/3 190 111 155 170 79 8×12 – 30 8 CNW 999/38/1,53 240 150 205 185 97 10×18 9 55 17 CNW 999/75/0,78 265 172 225 200 122 10×18 9 55 28 Tipo Factor de inductancia 14% L [mm] B [mm] H [mm] N1 [mm] N2 [mm] D1 [mm] D2 [mm] Distancia [mm] Peso [kg] CNW 999/9/14,5 190 97 157 170 69 8×12 – 30 9 CNW 999/19/6,9 240 111 209 185 88 8×12 – 45 15 CNW 999/38/3,5 265 265 225 200 104 10×18 9 55 24 CNW 999/76/1,73 300 197 225 224 144 10×18 9 65 43

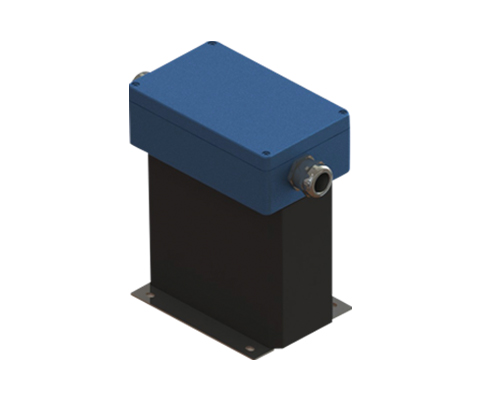

Filtro sinusoidal CNW M 933

Con el SINUSFILTER CNW M 933, obtendrá un funcionamiento fiable y una elevada protección mecánica para sus aplicaciones motorizadas.

Filtro sinusoidal CNW 961

Descubra el SINUSFILTER CNW 961 para un rendimiento seguro en el tratamiento de agua y sistemas de bombas de calor.

Filtro sinusoidal N CNW 933

La nueva serie no sólo gana puntos por sus plazos de entrega más rápidos, sino también por su ahorro de recursos y su mayor eficiencia.

Bobina de red N CNW 905

Reactancia de red trifásica 2% Uk Descripción Compacto y eficiente La nueva serie no sólo gana puntos por sus plazos de entrega más rápidos, sino también por su ahorro de recursos y su mayor eficiencia. Reducción del ruido de energía: ahorre hasta un 15% en costes de energía. Un choque de red alivia la red de suministro al compensar la potencia reactiva de los armónicos. Los armónicos y las muescas de conmutación se reducen considerablemente. Mediante el uso de un choque de red, la electrónica del inversor y los condensadores de CC estarán protegidos. Las corrientes de arranque y los picos de corriente se reducen hasta en un 30%. Las reactancias de red ayudan a cumplir con los estándares internacionales de calidad de energía IEEE 519 o EN 61000-3-2. Ventajas diseño compacto Vida útil prolongada para consumidores eléctricos Bajo aumento de temperatura Atenuación de picos de corriente hasta un 30% Reducción de la corriente de entrada hasta un 15% de bajo ruido Fabricación según el sistema de aislamiento UL E251513 posible Aplicaciones típicas Tecnología de accionamiento para accionamientos de motor, p. ej., construcción de maquinaria, ascensores / escaleras mecánicas, bombas, tecnología de transporte, tecnología de ventilación y climatización, tecnología de robots, tecnología de automatización, fuentes de alimentación, aerogeneradores Especificaciones técnicas Tensión nominal: U ≤ 3 x 500 V Cortocircuito: Uk 2% (400VAC/50Hz, INenn) Frequencia: 50/60 Hz Según: EN 60289 / EN 61558 Voltaje de pruebas: L-L 2500 V, DC 1min; Clase de aislamiento: T40/F Grado de protección: IP00 Categoría climática: DIN IEC 60068-1 Sobrecarga: 1,5 x INenn 1 min / h Diseño: montado sobre superfície Datos técnicos Tipo Nominal voltage UN [V] Nominal current IN [A] Inductancia L [mH] Losses P [W] Masa [kg Masa Cu [kg] Masa Al [kg] N CNW 903 /3 500 50 / 60 Hz 3 9,800 16 1.0 0.2 – N CNW 903 /6 500 50 / 60 Hz 6 4,880 25 2.0 0.3 – N CNW 903 /8 500 50 / 60 Hz 8 3,680 35 2.0 0.3 – N CNW 903 /10 500 50 / 60 Hz 10 2,930 36 3.0 0.4 – N CNW 903 /12 500 50 / 60 Hz 12 2,450 38 3.0 0.45 – N CNW 903 /16 500 50 / 60 Hz 16 1,830 48 4.0 0.7 – N CNW 903 /25 500 50 / 60 Hz 25 1,170 63 5.2 0.8 – N CNW 903 /36 500 50 / 60 Hz 36 0,810 67 7.0 1.9 – N CNW 903 /50 500 50 / 60 Hz 50 0,590 112 9.0 1.2 – N CNW 903 /70 500 50 / 60 Hz 70 0,420 180 11 2.1 – N CNW 903 /90 500 50 / 60 Hz 90 0,330 144 17 2.5 – N CNW 903 /110 500 50 / 60 Hz 110 0,270 179 18 1.8 – N CNW 903 /125 500 50 / 60 Hz 125 0,235 220 17 2.6 – N CNW 903 /160 500 50 / 60 Hz 160 0,180 145 22 5.0 – N CNW 903 /200 500 50 / 60 Hz 200 0,147 187 26 1.3 3.8 N CNW 903 /250 500 50 / 60 Hz 250 0,118 254 35 1.3 3.0 N CNW 903 /300 500 50 / 60 Hz 300 0,098 250 37 1.3 4.7 N CNW 903 /350 500 50 / 60 Hz 350 0,084 267 45 2.6 5.0 N CNW 903 /400 500 50 / 60 Hz 400 0,074 365 52 2.6 5.2 N CNW 903 /500 500 50 / 60 Hz 500 0,059 423 58 2.9 7.8 N CNW 903 /600 500 50 / 60 Hz 600 0,049 450 71 5.0 6.9 N CNW 903 /700 500 50 / 60 Hz 700 0,042 493 88 5.0 9.2 N CNW 903 /800 500 50 / 60 Hz 800 0,037 545 96 5.1 8.3 N CNW 903 /900 500 50 / 60 Hz 900 0,033 655 108 12.5 10.1 N CNW 903 /1000 500 50 / 60 Hz 1000 0,029 775 108 12.5 10.1 N CNW 903 /1200 500 50 / 60 Hz 1200 0,024 1009 133 13.9 12.4 Dimensiones en mm Tipo Length L1 (mm) Length L2 (mm) Width B1 (mm) Width B2 (mm) Height H1 (mm) Mounting N1 (mm) Mounting N2 (mm) Mounting D1 (mm x mm) Terminal/ Terminal de cable [mm²] Ángulo [mm x mm] Connections A1 (mm) Connection D2 (mm) PE N CNW 903 /3 65 78 50 60 95 50 38 5 x 8 2.5 M4 N CNW 903 /6 80 96 55 65 110 56 43 5 x 8 2.5 M4 N CNW 903 /8 125 120 61 66 130 100 45 5 x 8 2.5 M4 N CNW 903 /10 125 120 71 76 130 100 55 5 x 8 2.5 M4 N CNW 905 /12 125 120 71 76 130 100 55 5 x 8 2.5 M4 N CNW 903 /16 155 150 76 76 155 130 54 8 x 12 2.5 M4 N CNW 903 /25 155 150 91 101 170 130 69 8 x 12 10 M4 N CNW 903/36 190 180 81 91 195 170 57 8 x 12 10 M6 N CNW 903 /50 190 180 101 111 195 170 77 8 x 12 10 M6 N CNW 903 /70 230 136 200 176 73 9 x 13 16 (M8) 45 M8 N CNW 903 /90 230 150 200 176 95 9 x 13 16 (M8) 45 M8 N CNW 905 /110 240 150 210 185 97 10 x 18 16 (M8) 45 M8 N CNW 905 /125 240 150 210 185 95 10 x 18 45 M8 N CNW 903 /160 240 175 210 185 103 10 x 18 35 (M10) 55 M8 N CNW 903 /200 300 148 270 224 95 10 x 18 30 x 4 39 11 M12 N CNW 903 /250 300 184 270 224 125 10 x 18 30 x 4 39 11 M12 N CNW 903 /300 300 190 270 224 125 10 x 18 30 x 4 39

Bobina de red N CNW 903

Reactancia de red trifásica 4% Uk Descripción Compacto y eficiente La nueva serie no sólo gana puntos por sus plazos de entrega más rápidos, sino también por su ahorro de recursos y su mayor eficiencia. Reducción de perturbaciones en la red – ahorro de hasta un 20% en costes energéticos. Una inductancia de red alivia la carga de la red de suministro mediante la compensación de la potencia reactiva de los armónicos. Las armónicas de orden superior y las caídas de conmutación se reducen considerablemente. Mediante el empleo de una reactancia de línea, se protege la electrónica del convertidor y los condensadores del circuito intermedio. Las corrientes de arranque y los picos de corriente se reducen hasta en un 60%. Las reactancias de red ayudan a cumplir con los estándares internacionales de calidad de energía IEEE 519 o EN 61000-3-2. Ventajas diseño compacto Vida útil prolongada para consumidores eléctricos Bajo aumento de temperatura Atenuación de picos de corriente de hasta un 60% Reducción de la corriente de entrada hasta un 20% de bajo ruido Fabricación según el sistema de aislamiento UL E251513 posible Aplicaciones típicas Sistemas con convertidores, ingeniería mecánica, ascensores / escaleras mecánicas, tuberías, tecnología del transporte, ventilación y aire acondicionado, robótica, tecnología de automatización, fuentes de alimentación, aerogeneradores Especificaciones técnicas Tensión nominal: U ≤ 3 x 500 V Cortocircuito: UK 4% (400VAC/50Hz, INenn) Frequencia: 50/60 Hz Según: EN 60289 / EN 61558 Tensión de pruebas: L-L 2500 V, CC 1 s; L-PE 2500 V, CC 1 s Clase de aislamiento: T40/F Tipo de protección: IP 00 Categoría climática: DIN IEC 60068-1 Sobrecarga: 1,5 x INenn 1 min/h Diseño: montado sobre superfície Datos técnicos Tipo Nominal voltage UN [V] Nominal current IN [A] Inductancia L [mH] Losses P [W] Masa [kg] Weight Cu [kg Masa Al [kg] N CNW 903 /3 500 50 / 60 Hz 3 9,800 16 1,0 0,2 N CNW 903 /6 500 50 / 60 Hz 6 4,880 25 2,0 0,3 N CNW 903 /8 500 50 / 60 Hz 8 3,680 35 2,0 0,3 N CNW 903 /10 500 50 / 60 Hz 10 2,930 36 3,0 0,4 N CNW 903 /12 500 50 / 60 Hz 12 2,450 38 3,0 0,5 N CNW 903 /16 500 50 / 60 Hz 16 1,830 48 4,0 0,7 N CNW 903 /25 500 50 / 60 Hz 25 1,170 63 5,2 0,8 N CNW 903 /36 500 50 / 60 Hz 36 0,810 67 7,o 1,9 N CNW 903 /50 500 50 / 60 Hz 50 0,590 112 9 1,2 N CNW 903 /70 500 50 / 60 Hz 70 0,420 180 11 2,1 N CNW 903 /90 500 50 / 60 Hz 90 0,330 144 17 2,5 N CNW 903 /110 500 50 / 60 Hz 110 0,270 179 18 2,8 N CNW 903 /125 500 50 / 60 Hz 125 0,235 220 17 2,6 N CNW 903 /160 500 50 / 60 Hz 160 0,180 145 22 5,0 N CNW 903 /200 500 50 / 60 Hz 200 0,147 187 26 1,3 3,8 N CNW 903 /250 500 50 / 60 Hz 250 0,118 254 35 1,3 3,0 N CNW 903 /300 500 50 / 60 Hz 300 0,098 250 37 1,3 4,7 N CNW 903 /350 500 50 / 60 Hz 350 0,084 267 45 2,6 5,0 N CNW 903 /400 500 50 / 60 Hz 400 0,074 365 52 2,6 5,2 N CNW 903 /500 500 50 / 60 Hz 500 0,059 423 58 2,9 7,8 N CNW 903 /600 500 50 / 60 Hz 600 0,049 450 71 5,0 6,9 N CNW 903 /700 500 50 / 60 Hz 700 0,042 493 88 5,0 9,2 N CNW 903 /800 500 50 / 60 Hz 800 0,037 545 96 5,1 8,3 N CNW 903 /900 500 50 / 60 Hz 900 0,033 655 108 12,5 10,1 N CNW 903 /1000 500 50 / 60 Hz 1000 0,029 775 108 12,5 10,1 N CNW 903 /1200 500 50 / 60 Hz 1200 0,024 1009 133 13,9 12,4   Dimensiones en mm Tipo Length L1 (mm) Length L2 (mm) Width B1 (mm) Width B2 (mm) Height H1 (mm) Mounting N1 (mm) Mounting N2 (mm) Mounting D1 (mm x mm) Terminal/Terminal de cable [mm²] Connection angle (mm x mm) Connections A1 (mm) Connection D2 (mm) Connections PE N CNW 903 /3 65 78 50 60 95 50 38 5 x 8 2,5 M4 N CNW 903 /6 80 96 55 65 110 56 43 5 x 8 2,5 M4 N CNW 903 /8 125 120 61 66 130 100 45 5 x 8 2,5 M4 N CNW 903 /10 125 120 71 76 130 100 55 5 x 8 2,5 M4 N CNW 903 /12 125 120 71 76 130 100 55 5 x 8 2,5 M4 N CNW 903 /16 155 150 76 76 155 130 54 8 x 12 2,5 M4 N CNW 903 /25 155 150 91 101 170 130 69 8 x 12 10 M4 N CNW 903 /36 190 180 81 91 195 170 57 8 x 12 10 M6 N CNW 903 /50 190 130 160 170 77 8 x 12 16 (M6) 45 M6 N CNW 903 /70 230 136 200 176 73 9 x 13 16 (M8) 45 M8 N CNW 903 /90 230 150 200 176 95 9 x 13 16 (M8) 45 M8 N CNW 903 /110 240 150 210 185 97 10 x 18 16 (M8) 45 M8 N CNW 903 /125 240 150 210 185 95 10 x 18 16 (M8) 45 M8 N CNW 903 /160 240 175 210 185 103 10 x 18 35 (M10) 55 M8 N CNW 903 /200 300 148 270 224 95 10 x 18 30 x 4 39 11 M12 N CNW 903 /250 300 184 270 224 125 10 x 18 30 x 4 39 11 M12 N CNW 903 /300 300 190 270 224 125 10 x 18 30 x 4 39 11
