Filtro CEM CNW 114/500

Filtros de red trifásicos (3 líneas)



Filtro CEM CNW 114/500

Filtros de red trifásicos (3 líneas)

Descripción

Cuando los componentes electrónicos se montan en un armario, en la mayoría de los casos se requieren los mismos circuitos con diferente potencia. Para evitar modificaciones permanentes de las aberturas, lo ideal es combinar varios rangos de potencia. Los filtros de esta serie, dentro de la gama de mayores potencias, tienen las mismas dimensiones de fijación, por lo que los filtros pueden sustituirse.

Ventajas

  • construcción compacta
  • fácil instalación
  • bajo aumento de temperatura
  • terminales a prueba de contacto
  • muy buena atenuación en un amplio espectro de frecuencias
  • posibilidad de versiones-IT
  • Aprobación UL para CNW 114/8 hasta CNW 114/600 A (no aplica para la versión 690 V)

Aplicaciones típicas

Convertidores de frecuencia para motores, instalaciones de energía eólica y fuentes de alimentación

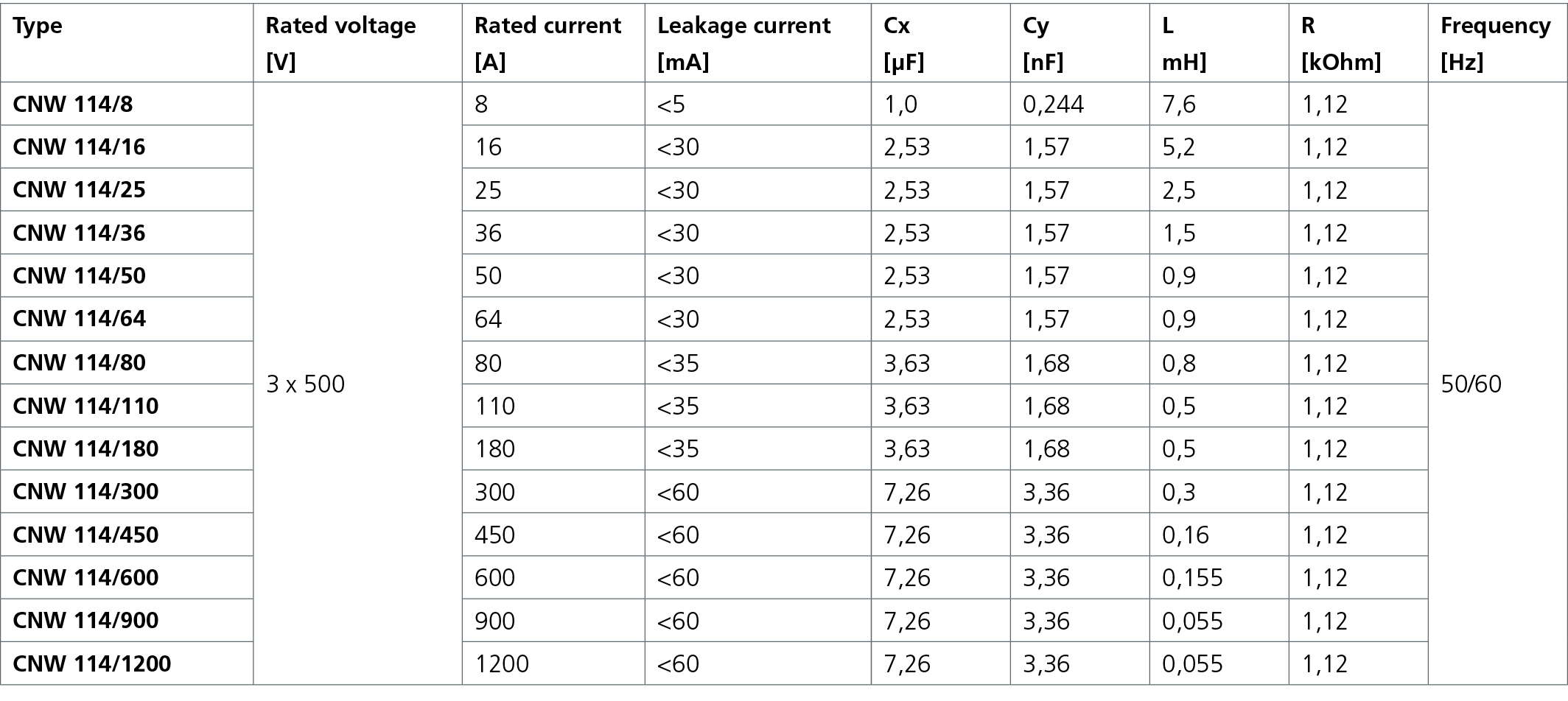

Especificaciones técnicas

  • Conforme a: VDE 0565-3 / IEC 950 / UL 1283
  • Voltaje de pruebas: L-L 2100 V, DC 1s, L-PE 2700 V, DC 1s
  • Sobrecarga: 1,5 x I 1 min/h
  • Categoría climática: DIN IEC 68 Parte 1 25/085/21

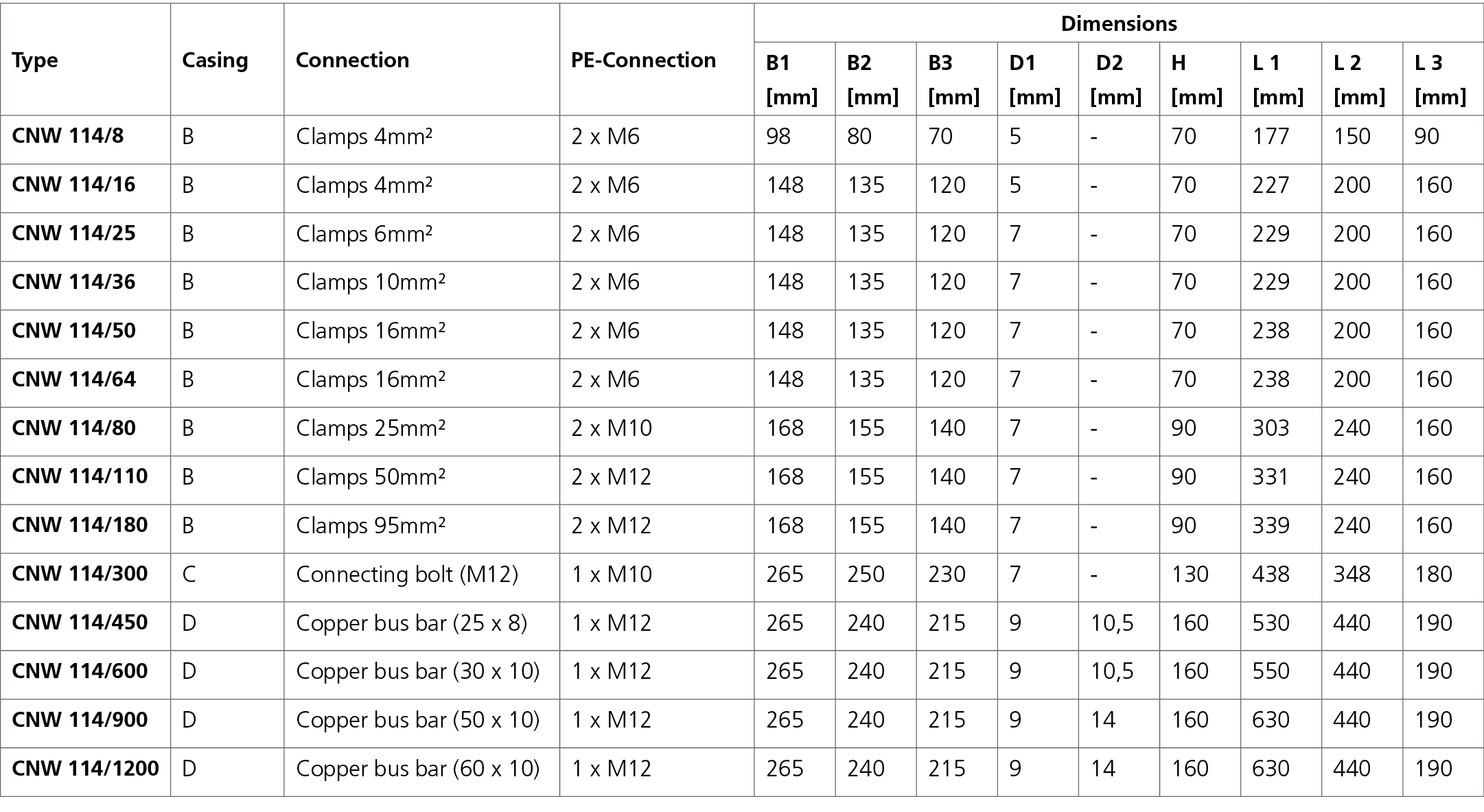

Dimensiones en mm
